NSSHCGEOEU 0.6/1kV Cavo per macchine da taglio del carbone – Elevata resistenza alla trazione

Cavo NSSHCGEOEU per tagliatrici di carbone, servizio minerario con elevati carichi di trazione

Cavo NSSHCGEOEU per tagliatrici di carbone è un cavo minerario 0.6/1 kV per servizio gravoso, destinato alle macchine da taglio del carbone e ad attrezzature mobili analoghe esposte a forti sollecitazioni meccaniche. Questa costruzione per elevati carichi di trazione è prevista per percorsi in cui il cavo passa su pulegge guida o lavora su un avvolgicavo LHD. Conduttori di potenza flessibili in rame stagnato, isolamento in EPR 3GI3, elementi pilota e di monitoraggio, una guaina interna GM1b, una treccia di trazione combinata in rame e acciaio e una guaina esterna 5GM5 riuniscono in un unico cavo l'alimentazione, le funzioni ausiliarie e il rinforzo meccanico.

Questo non è un generico cavo flessibile per miniera. La selezione deve tenere conto della tagliatrice di carbone o della macchina mobile, della disposizione delle anime, della geometria del tamburo, degli strati di cavo, del tiro, della velocità, delle flessioni inverse, delle terminazioni e del sistema di monitoraggio. Conta anche la grafia della sigla: NSSHCGEOEU e NSSHKCGEOEU descrivono costruzioni di riferimento diverse e non devono essere sostituite l'una con l'altra basandosi solo sul nome.

• Applicazione principale: tagliatrici di carbone e macchine mobili per miniera sotterranea soggette a carichi elevati.
• Movimentazione: servizio su pulegge guida, carrelli portacavi o avvolgicavo LHD previa validazione meccanica.
• Criteri di selezione: circuito 0.6/1 kV, funzioni pilota e di monitoraggio richieste, percorso soggetto a trazione ed elenco cavi definitivo.

Esaminare il contesto più ampio gamma di cavi per miniere e gallerie e guida alla selezione dei cavi per applicazioni minerarie, quindi inviare la marcatura esistente e i dati della macchina o del tamburo per un'offerta tecnica.

Costruzione del cavo NSSHCGEOEU per tagliatrici di carbone

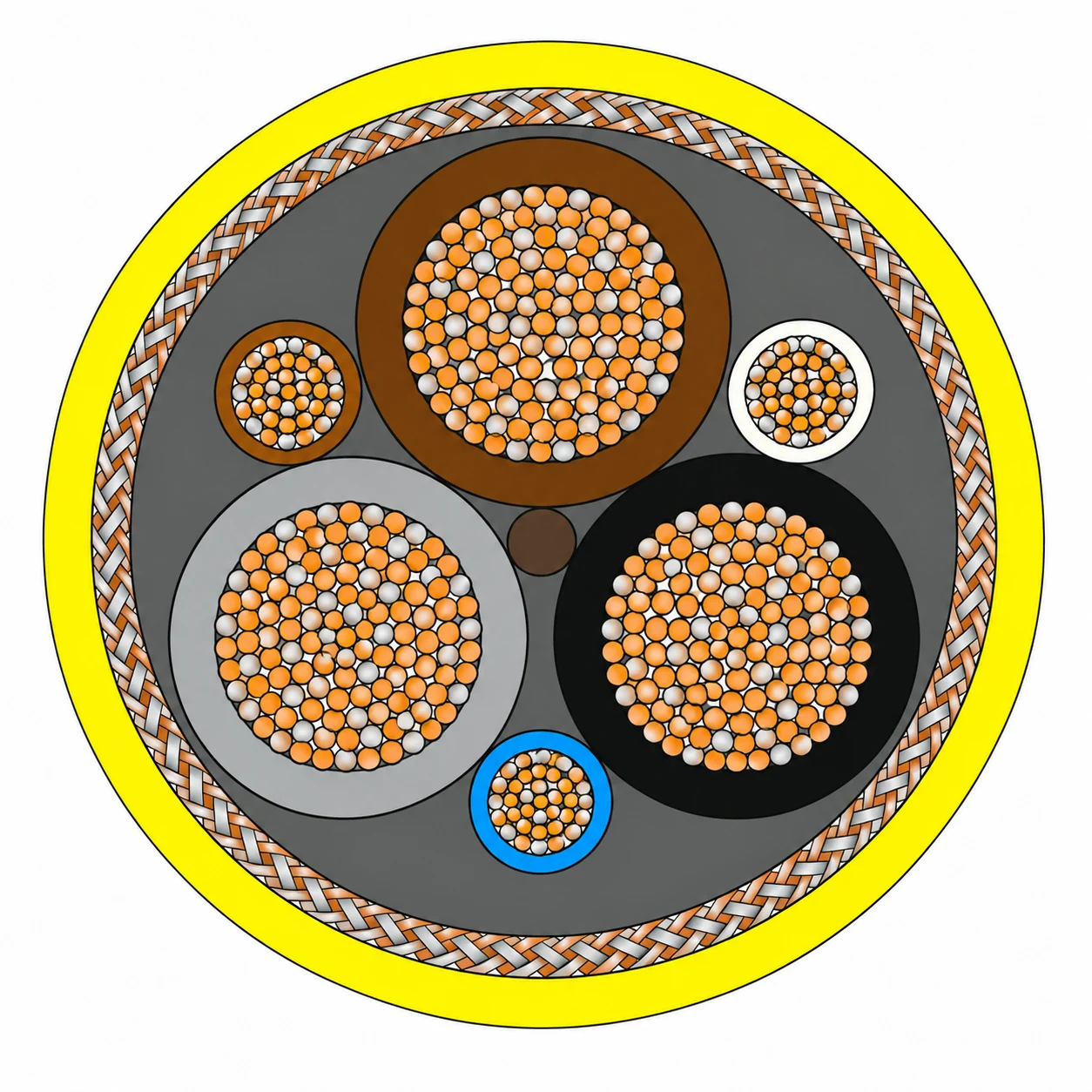

La costruzione NSSHCGEOEU confermata per elevati carichi di trazione riunisce le funzioni di potenza, pilota, monitoraggio, messa a terra di protezione e rinforzo per percorsi cavo impegnativi su tagliatrici di carbone. Le dimensioni finali degli strati e le combinazioni di anime devono essere confermate sulla scheda tecnica dell'offerta.

Applicazioni del cavo NSSHCGEOEU per tagliatrici di carbone

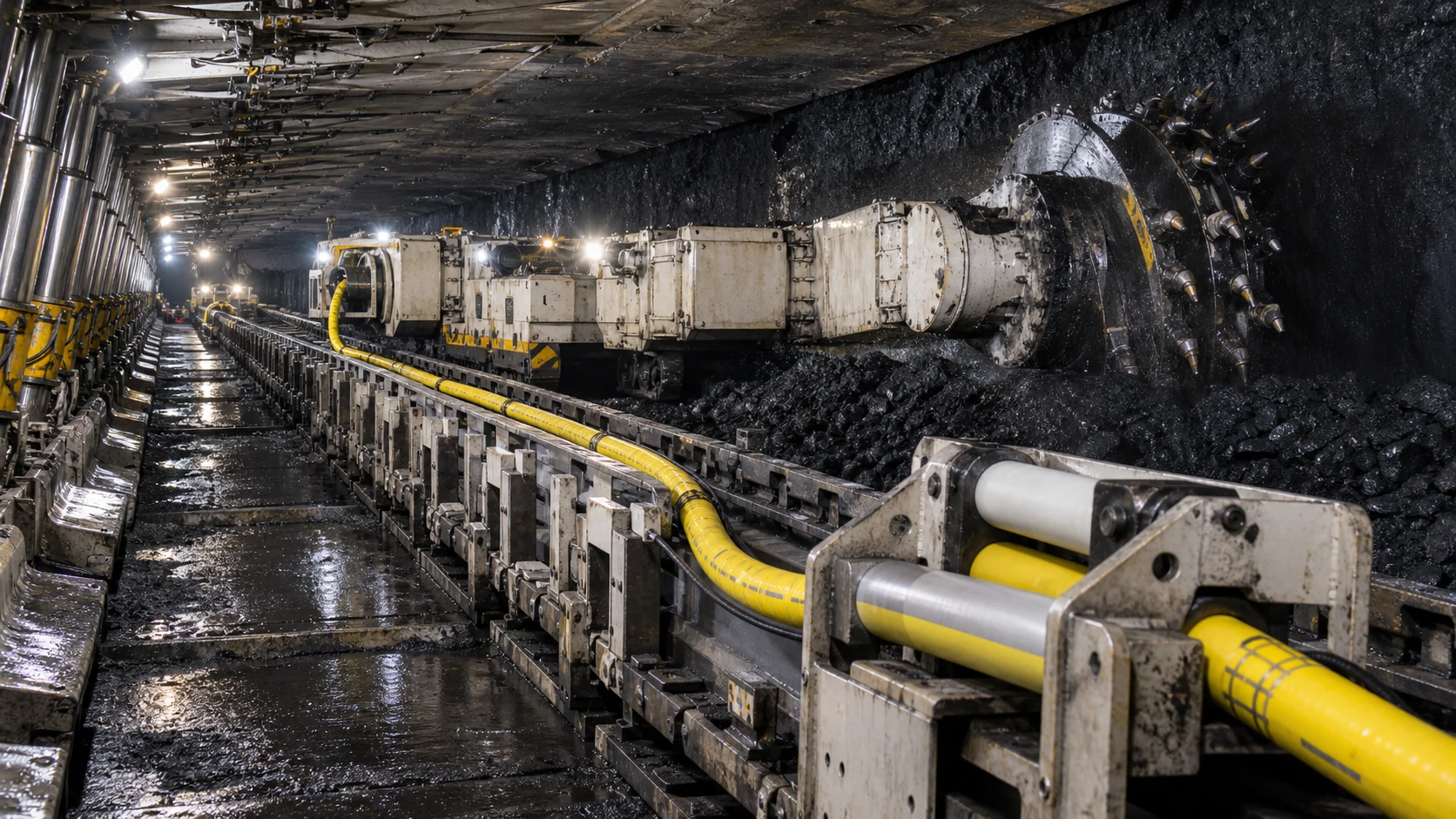

Il cavo NSSHCGEOEU per tagliatrici di carbone, nella costruzione per elevati carichi di trazione, collega macchine mobili dove flessioni ripetute, spostamenti guidati, tensione di avvolgimento, urti o carichi di schiacciamento fanno parte del percorso di esercizio.

• Tagliatrici di carbone e macchine mobili analoghe per miniere sotterranee.
• Sistemi di avvolgimento LHD con tamburo, angolo di deriva, schema di avvolgimento e tiro del cavo documentati.
• Percorsi con carrelli portacavi e pulegge guida che richiedono la costruzione confermata per elevati carichi di trazione.
• Circuiti minerari che richiedono funzioni di potenza, pilota, monitoraggio e terra in un unico cavo specificato.

Scelta del cavo trascinabile e avvolgibile per tagliatrici di carbone

Non scegliere questo cavo basandosi solo sulla tensione o sulla somiglianza della sigla. Verificare se la macchina lavora in trascinamento libero, su pulegge guida o su tamburo, quindi controllare la direzione di flessione, il percorso del carico di trazione, il ciclo di traslazione, le terminazioni e l'interfaccia di monitoraggio. Per un servizio diverso, confrontare cavo minerario monitorato (N)SSHCGEWÖU, Cavo minerario VFD (N)SSHCOEU oppure cavo minerario flessibile (N)SSHÖU; nessuno di questi è un sostituto automatico.

Informazioni necessarie per l'offerta

Indicare la marcatura del cavo esistente, la tensione, la sezione del conduttore, le funzioni delle anime, la lunghezza richiesta, il modello della tagliatrice di carbone o della macchina, il diametro del nucleo e della flangia del tamburo, la larghezza utile, gli strati di avvolgimento, l'angolo di deriva, la velocità, il tiro, l'accelerazione, le flessioni inverse, le terminazioni, l'ambiente e i documenti di prova richiesti.

Tabella di corrispondenza delle designazioni di riferimento

Questo cavo per macchine da taglio del carbone ad alta resistenza alla trazione è catalogato con due nomi di riferimento per la stessa costruzione.

Per l'elenco completo delle designazioni di riferimento e la costruzione TEBAOFLEX corrispondente a ciascuna, vedere la tabella di corrispondenza delle designazioni dei cavi minerari.

Nota sui marchi: TENAX®, TROMMELFLEX®, FELTOFLEX® e SCHRÄM® sono marchi dei rispettivi titolari; TEBAOFLEX non è affiliata a tali aziende né rivende i loro cavi. Forniamo la costruzione equivalente: produciamo secondo la stessa designazione di tipo VDE e la costruzione pubblicata, e ogni designazione qui elencata può essere quotata e fornita come costruzione TEBAOFLEX. I nomi compaiono affinché una richiesta formulata in questi termini raggiunga la costruzione corrispondente, realizzata secondo le norme e la costruzione confermate per l'ordine.

Dati tecnici del cavo NSSHCGEOEU per tagliatrici di carbone

Tabella di dimensioni e pesi NSSHCGEOEU per la costruzione a elevati carichi di trazione

Questi sono valori nominali di fonte per le configurazioni elencate del cavo per tagliatrici di carbone. Confermare il diametro finale, il peso, la notazione delle anime e l'adattamento al tamburo prima della produzione.

Dati di esercizio

I raggi di curvatura riportati di seguito sono i valori che stabiliscono se un percorso con pulegge guida o con tamburo è realizzabile e variano in funzione del tipo di percorso, non della sezione del conduttore.

Resistenza a trazione della treccia e dati elettrici

Leggere la resistenza della treccia dalla riga, non dalla sezione del conduttore. Non è monotona: nella disposizione con tre anime di comando le costruzioni 3 × 120/70 e 3 × 150/70 si collocano al di sotto di 3 × 95/50.

La resistenza a trazione della treccia non è il tiro ammesso in esercizio. È la resistenza della treccia stessa. Per ricavarne un carico operativo ammesso servono un fattore di sicurezza, il progetto delle terminazioni e i dati di movimento del percorso: nella richiesta indicare quindi la macchina, la disposizione di tamburi o pulegge e il tiro previsto, senza dimensionare il cavo dal solo valore in kN.

Costruzione alternativa con tre anime di comando

Il cavo può essere fornito anche con tre anime di comando. In tale disposizione il conduttore di monitoraggio è bilanciato induttivamente ed è realizzato come spirale di fili di rame stagnato posata sopra i rivestimenti isolanti delle anime di comando, anziché come anima separata in un interstizio esterno. Sono le costruzioni con tre anime di comando a estendere la gamma fino a 3 × 120/70 e 3 × 150/70.

Costruzioni per elevati e per bassi carichi di trazione della stessa designazione

NSSHCGEOEU è emesso in due costruzioni che condividono la designazione e si differenziano per il modo in cui è realizzato il conduttore di terra concentrico. Scegliere basandosi solo sulla designazione è l'errore di specifica più frequente sui percorsi delle tagliatrici di carbone, perché i valori elettrici sono identici e cambia solo il comportamento meccanico.

La resistenza induttiva e la capacità dell'anima di monitoraggio sono identiche a parità di sezione nelle due costruzioni; cambiano solo il diametro esterno, il peso e la capacità meccanica. Se il percorso tira il cavo, lo fa passare su pulegge guida o alimenta un avvolgicavo LHD, vale questa pagina per elevati carichi di trazione. Se il percorso piega fortemente il cavo senza tirarlo, vedere Cavo NSSHCGEOEU per tagliatrici di carbone, per bassi carichi di trazione. Per la costruzione con separatore a sella e terra distribuita vedere NSSHKCGEOEU, e per la costruzione con terra a sella e armatura in treccia di fili d'acciaio vedere NSSHKCGERLOEU.

Nota di riferimento: Le richieste contrassegnate TENAX-Z, SCHRÄM-TENAX-Z o SCHRAM TENAX Z sono trattate in questa pagina; TEBAOFLEX produce secondo la designazione NSSHCGEOEU e la costruzione ad alta resistenza alla trazione illustrata e non è affiliata al titolare del marchio.

Norma e documentazione del cavo NSSHCGEOEU per tagliatrici di carbone

Il pacchetto di offerta deve indicare la marcatura NSSHCGEOEU completa, la disposizione delle anime, le dimensioni nominali, i dati della tagliatrice di carbone o del tamburo, le prove elettriche di routine, la marcatura della guaina, il piano di avvolgimento sui tamburi e i requisiti di ispezione del progetto. Ogni certificato o omologazione richiesto deve corrispondere al cavo offerto e ai documenti di supporto.
