Кабель Type W 2000V — круглые 4/C, 3/C и плоские исполнения

Исполнения горного кабеля Type W 2000V

Кабель TEBAOFLEX Type W применяется для переносного электропитания мобильного или переставляемого горного оборудования. На этой странице основное внимание уделено круглому исполнению 4/C на 2000 V: четыре отдельно изолированные гибкие токопроводящие жилы из луженой меди с изоляцией EPR на 90°C и усиленной черной наружной оболочкой из CPE. Оно предназначено для подключения оборудования, рассчитанного на круглый четырехжильный кабель.

Опубликованный диапазон размеров круглого исполнения 4/C составляет от 8 AWG до 4/0 AWG. На этой странице семейства также сравниваются круглое 3/C и плоские исполнения Type W 2/C и 4/C. Предоставленный технический паспорт семейства охватывает варианты на 600 V и 2000 V; выбирайте напряжение и схему жил для конкретной цепи, не считая все исполнения взаимозаменяемыми. На отдельной странице круглого изделия 4/C приведена таблица его номинальных размеров.

• Типичное оборудование: мобильные буровые установки, режущие машины, насосы, погрузчики, челночные вагонетки для перевозки горной массы и аналогичное мобильное горное оборудование.
• Выберите по: напряжение, функции жил, размер AWG, ток, падение напряжения, длину трассы и характер перемещения.
• Укажите отдельно: контроль целостности цепи заземления, экранированные фазные жилы или интенсивную автоматическую намотку, если этого требуют цепь или условия эксплуатации; сравните Type W и Тип G-GC для применения с контролем целостности цепи заземления.

См. вариант плоского кабеля Type W для трассы, где нужен более плоский профиль, линейку ассортимент шахтных кабелей для других конструкций, а также технический паспорт семейства Type W с существующими таблицами номинальных данных для 3/C и плоских исполнений.

Для специализированных петлевых кабелей буровых мачт и шахтных силовых цепей с частотно-регулируемым приводом сравните следующие конструкции на 2000 В: Кабель мачты бурового станка 600–2000 V — силовой и контрольный кабель для буровых станков взрывных скважин (для непрерывного вертикального изгиба вдоль мачт взрывного и геологоразведочного бурения от 600 В до 2000 В); Шахтный кабель VFD 2000 V — 3 силовые жилы + 3 жилы заземления + жила контроля заземления (для симметричной схемы с 3 жилами заземления, контрольной жилой и общим ЭМС-экраном из оплетки и фольги в шахтных ЧРП 2000 В). Перед спецификацией проверьте требования к экранированию гармоник, минимальную температуру среды и компаунд оболочки.

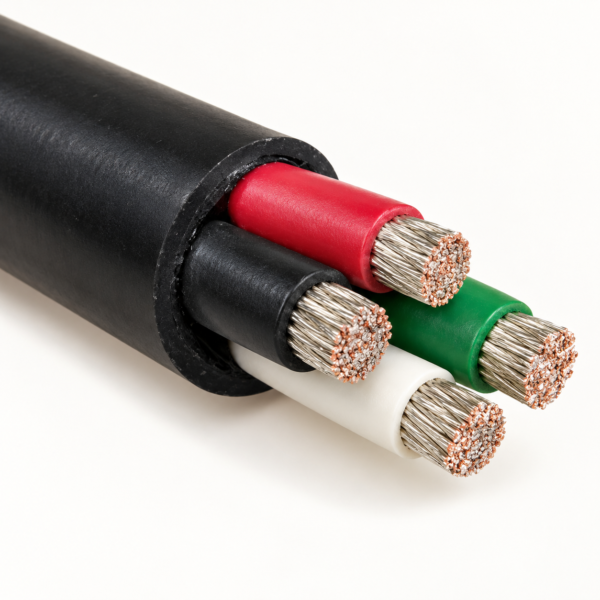

Конструкция кабеля Type W: основное круглое исполнение 4/C

Представленное круглое исполнение Type W 4/C на 2000 V содержит четыре отдельно изолированные гибкие токопроводящие жилы из луженой меди в системе кабеля EPR/CPE. Другие круглые и плоские исполнения Type W показаны в разделе «Технические характеристики» как отдельные варианты семейства. Определите маркировку жил и размеры согласно заказанной цепи.

Применение кабеля Type W 2000V

Представленный круглый кабель Type W 4/C на 2000 V предназначен для переносных линий питания горного оборудования, рассчитанного на четыре изолированные жилы. Выбирайте кабель с учетом функций цепи и того, как его будут укладывать, перемещать или волочить.

• Переносные силовые подключения для насосов, буровых машин и конвейеров
• Челночные вагонетки, врубовые машины, погрузчики и проходческие комбайны
• Круглые подключения 4/C на 2000 V, для которых предписаны четыре изолированные жилы
• Временное распределение электроэнергии на промышленных и горнодобывающих объектах с тяжелым режимом работы
• Круглые исполнения 3/C или плоские кабели Type W используют, когда указаны соответствующее число жил или геометрия трассы

Ограничения выбора, предотвращающие неправильный заказ.

Кабель типа W — это портативная силовая конструкция, а не универсальная замена для всех кабелей, используемых в горнодобывающей промышленности. Перед заменой необходимо убедиться в целостности заземления, состоянии заземляющих проводников, экранировании, соответствии требованиям горнодобывающей промышленности, циклах автоматической намотки, натяжении и геометрии роликов. Для маршрута с высокой интенсивностью автоматической намотки может потребоваться кабель специальной конструкции; для защищенной горнодобывающей цепи вместо него может потребоваться кабель типа G-GC или SHD-GC.

Для выбора сечения укажите ток полной нагрузки, цикл нагрузки, длину трассы, условия окружающей среды и способ монтажа. Одна лишь допустимая токовая нагрузка не решает вопросы падения напряжения, снижения номинальных характеристик, согласования защиты и соответствия оконцеванию.

Что такое кабель Type W?

Кабель Type W — гибкий переносной силовой кабель для мобильного горного и тяжелого оборудования. На этой странице представлено круглое исполнение 4/C на 2000 V с четырьмя изолированными жилами; семейство также включает круглое 3/C и плоские 2/C или 4/C, а в поставляемом диапазоне есть вариант на 600 V. Указанная система материалов: гибкая луженая медь, изоляция EPR на 90°C и усиленная оболочка из CPE. В кабельных ведомостях его могут называть переносным силовым кабелем Type W или Type W 2 kV.

Какова допустимая токовая нагрузка кабеля Type W 4/0?

Допустимая токовая нагрузка кабеля Type W 4/0 составляет 287 А для круглой конструкции TEBAOFLEX 3/C при температуре окружающей среды 40°C (на основе ICEA S-75-381, проводник 90°C) и 316 А в столбце F для 90°C по NEC таблице 400.5(A)(2) при 30°C, когда ток проводят три проводника. Плоский TEBAOFLEX 2/C 4/0 рассчитан на 328 А при 40°C (NEC, столбец E для 90°C: 361 А), а плоский 4/C (три фазных проводника плюс заземляющий) рассчитан на 255 А при 40°C — это более консервативное значение ICEA для четырехжильного кабеля. Часто приводимые для 4/0 значения 405 А относятся к столбцу D NEC, только для одножильного Type W на открытом воздухе.

Какова допустимая токовая нагрузка кабеля Type W 2/0?

Допустимая токовая нагрузка кабеля Type W 2/0 составляет 215 А для круглой конструкции TEBAOFLEX 3/C при температуре окружающей среды 40°C (на основе ICEA S-75-381, проводник 90°C) и 237 А в столбце F для 90°C по NEC таблице 400.5(A)(2) при 30°C, когда ток проводят три проводника. Плоский TEBAOFLEX 2/C 2/0 рассчитан на 250 А при 40°C (NEC, столбец E для 90°C: 271 А), а плоский 4/C (три фазных проводника плюс заземляющий) рассчитан на 192 А при 40°C — это более консервативное значение ICEA для четырехжильного кабеля. Приводимые для 2/0 значения 300 А относятся к столбцу D NEC, только для одножильного Type W на открытом воздухе.

Почему в таблицах допустимой токовой нагрузки Type W приводятся разные значения?

Таблицы допустимой токовой нагрузки Type W различаются, потому что в них используются разные температуры окружающей среды, столбцы температуры проводника, конструкции и количество токоведущих проводников. В технических описаниях на основе ICEA значения даны при 40°C; NEC таблица 400.5(A)(2) приводит значения при 30°C в столбцах для 60°C, 75°C и 90°C. Для Type W 2/0 получается 215 А (ICEA, круглый 3/C), 192 А (ICEA, плоский 4/C), 237 А (NEC, столбец F для 90°C), 208 А (столбец F для 75°C) или 271 А (столбец E для 90°C, два проводника). Сравнивайте таблицы только на одной и той же основе.

Считается ли заземляющий проводник в Type W 3/C или 4/C токоведущим?

Заземляющий проводник в кабеле Type W не считается токоведущим: раздел 400.5(A) NEC 2020 гласит, что “Заземляющий проводник оборудования не должен считаться токоведущим проводником.” Поэтому Type W 3/C, в котором один проводник используется как заземляющий, читается по столбцу E (столбец для 90°C: 74 А при 8 AWG, 271 А при 2/0); круглый TEBAOFLEX 3/C имеет три фазных проводника и использует столбец F (65 А, 237 А). Плоский TEBAOFLEX 4/C (три фазы плюс заземляющий) также использует столбец F, но его значение ICEA для четырехжильного кабеля ниже, чем у 3/C: 255 А против 287 А при 4/0 и 40°C.

Какой столбец допустимой токовой нагрузки применяется при клеммах на 75°C?

Кабель Type W на клеммах или наконечниках, рассчитанных на 75°C, читается по столбцу для 75°C NEC таблицы 400.5(A)(2): при температуре окружающей среды 30°C — 208 А для 2/0 и 277 А для 4/0 при трех токоведущих проводниках (столбец F) и 238 А и 317 А при двух (столбец E); все размеры приведены в полных таблицах. Корректируйте значение для 75°C по температуре окружающей среды по столбцу для 75°C NEC таблицы 310.15(B)(2)(a) (2011–2017), 310.15(B)(1) (2020) или 310.15(B)(1)(1) (2023).

Все размеры и конструкции приведены в таблице допустимой токовой нагрузки кабеля Type W.

Кабель Type W 2000V: полный перечень размеров и допустимых токовых нагрузок

Основное исполнение — круглое 4/C на 2000 V; размеры от 8 AWG до 4/0 AWG перечислены ниже. На отдельной странице круглого изделия 4/C приведены номинальные наружный диаметр и масса. В отдельных таблицах круглого 3/C, плоского 2/C и плоского 4/C ниже сохраняются собственные конструкции и условия определения допустимой токовой нагрузки и температуры. Для выбора укажите функции жил, условия прокладки и требуемое напряжение; документированное семейство Type W также включает исполнение на 600 V.

Круглое 4/C на 2000 V — опубликованные размеры

Для круглого исполнения с четырьмя изолированными жилами ниже приведены все девять опубликованных размеров. Значения тока при 40°C взяты из действующей каталожной справки по круглому кабелю 4/C; перед подбором размера определите функции жил в цепи и применимые условия охлаждения. На отдельной странице приведены номинальные наружные диаметры и масса круглого кабеля.

Допустимая токовая нагрузка круглого 3/C и плоского Type W по размеру

Найдите конструкцию и размер, сравните два столбца допустимой токовой нагрузки, затем отправьте размер вместе с требуемой длиной для расчета. Габариты, число проволок, толщина изоляции, вес и столбец NEC для 75°C для каждой строки приведены в полных таблицах ниже.

Круглый Type W 3/C – три фазных проводника, без заземляющего проводника

Плоский Type W 2/C – два токоведущих проводника

Плоский Type W 4/C, открытые горные работы – три фазных проводника плюс заземляющий

Оконцевания на 75°C: какой столбец NEC использовать

Если клемма или кабельный наконечник рассчитаны на 75°C, используйте столбец для 75°C NEC таблицы 400.5(A)(2), приведенный в полных таблицах выше, вместо столбца для 90°C; для клемм, рассчитанных на 60°C, используйте столбец для 60°C той же таблицы. При температуре окружающей среды, отличной от 30°C, корректируйте значение для 75°C по столбцу для 75°C таблицы для температуры окружающей среды: таблица 310.15(B)(2)(a) в NEC 2011–2017, таблица 310.15(B)(1) в NEC 2020, таблица 310.15(B)(1)(1) в NEC 2023. Номинальные значения TEBAOFLEX при 40°C относятся к проводнику на 90°C и не имеют эквивалента для 75°C в техническом описании.

Множители по числу слоев на катушке (только столбец для 40°C)

Когда Type W остается намотанным на цилиндрический (многослойный) барабан, таблицы допустимой токовой нагрузки стандарта ICEA S-75-381 / NEMA WC 58 умножают номинальное значение при 40°C на один коэффициент, выбираемый по числу слоев намотки: 1 слой 0.85, 2 слоя 0.65, 3 слоя 0.45, 4 слоя 0.35. Коэффициенты ICEA предполагают непрерывное протекание тока. Для моноспиральных (радиальных) катушек, распространенных для плоского кабеля челночных вагонеток, применяются другие коэффициенты; подтвердите тип катушки в запросе коммерческого предложения. Применяйте коэффициенты только к столбцу TEBAOFLEX для 40°C и никогда к справочным значениям NEC при 30°C. В технических описаниях TEBAOFLEX на Type W эти множители не приводятся.

Пример (расчетный, не испытанный): Type W 3/C 4/0 при 40°C, оставленный в 2 слоя на цилиндрическом барабане: 287 А × 0.65 ≈ 187 А.

Примечания к источнику

Приведенный выше список размеров круглого 4/C относится к круглому кабелю с четырьмя изолированными жилами. Данные плоского 4/C ниже описывают другой физический профиль и должны читаться с учетом заголовков соответствующей таблицы.

• Столбец для 40°C — номинальное значение TEBAOFLEX на основе ICEA S-75-381 / NEMA WC 58 (редакции 2008/2017): одиночный отдельно проложенный кабель на открытом воздухе, длительный режим при температуре проводника +90°C и температуре окружающей среды +40°C, кабель не намотан на катушку.
• Столбцы для 30°C воспроизводят NEC таблицу 400.5(A)(2) в том виде, в каком она напечатана в редакции 2020 года (температура окружающей среды 30°C; столбец для 90°C, а также столбец для 75°C в полных таблицах) для указанного числа токоведущих проводников: столбец F для круглого 3/C и для плоского 4/C, столбец E для плоского 2/C. Это справочные табличные значения норм для данного типа кабеля, а не заявление TEBAOFLEX о характеристиках.
• Для строк круглого 3/C каждое номинальное значение при 40°C отличается не более чем на 1 А от значения столбца F для 90°C NEC, умноженного на 0.91, — поправочного коэффициента для 36–40°C для проводника на 90°C в NEC 2020 таблице 310.15(B)(1). Это не распространяется на строки плоского 4/C, хотя у них тоже три токоведущих проводника: их значения ICEA для четырехжильного кабеля ниже (см. следующее примечание). Это не выполняется и для двух проводников от 8 AWG до 2/0: столбец E × 0.91 дает 67 А при 8 AWG и 118 А при 4 AWG против номинальных значений плоского 2/C 72 А и 127 А (при 3/0 и 4/0 обе основы почти совпадают). Не пересчитывайте значения плоского 2/C с коэффициентом 0.91.
• Строки плоского 4/C имеют три фазных проводника и заземляющий проводник. NEC 400.5 не считает заземляющий проводник оборудования токоведущим, поэтому справочным для NEC является столбец F. Номинальные значения TEBAOFLEX для плоского 4/C, от 72 А при 6 AWG до 255 А при 4/0, — это значения ICEA для четырехжильного кабеля, ниже номинального значения круглого 3/C того же размера (255 А против 287 А при 4/0) и более консервативные; они не равны столбцу F × 0.91. Они предполагают, что четвертый проводник является заземляющим: если ток проводят все четыре проводника, не используйте их; вместо этого примените таблицу 400.5(A)(3) к столбцу F.
• Кабель, в котором ток проводят от четырех до шести проводников (не плоский TEBAOFLEX 4/C, у которого четвертый проводник заземляющий), снижается до 80% от столбца F по NEC таблице 400.5(A)(3). Таблица 400.5(A)(3) — это поправка на число проводников, а не таблица поправок на температуру окружающей среды.
• Одножильный Type W нормируется в столбце D NEC таблицы 400.5(A)(2), например 405 А при 4/0, только для отдельно проложенных одиночных проводников на открытом воздухе, а не в кабельном канале (сноска 1 к таблице). TEBAOFLEX не публикует Type W 1/C на этой странице, и значения столбца D не применимы к многожильным строкам выше.
• Габариты и масса номинальные. Одиночные значения — наружный диаметр; парные значения — высота × ширина. Подтвердите их по чертежу заказа TEBAOFLEX.

Поставка и заказ

• Минимальный объем заказа: 50 м, для стандартных и специальных конструкций.
• Мерные отрезки: поставляется отрезками заказанной длины; укажите требуемую длину на барабан в запросе коммерческого предложения.
• Типичный срок поставки: 7–45 рабочих дней в зависимости от размера, конструкции и деталей заказа; определяющим является письменное коммерческое предложение.
• Цвет оболочки: black.
• Упаковка и маркировка: размер барабана, маркировка кабеля и комплект документов подтверждаются при выдаче коммерческого предложения.

Стандарты и документация на кабели типа W

В конструкции Type W приведены ссылки на ICEA S-75-381 / NEMA WC 58 для переносных горных кабелей, а также на ASTM B172 и ASTM B33 для токопроводящих жил. Укажите в запросе применимую редакцию стандарта, требования к маркировке и документам.

Документация для предложения

Укажите требуемую маркировку кабеля, обозначение жил цепи, чертеж конструкции, таблицу размеров, протоколы контроля или испытаний и длину на барабане вместе с запрашиваемыми размером и классом напряжения.
