UL 5359 Mica-Glass Wire, 600V 200/450°C

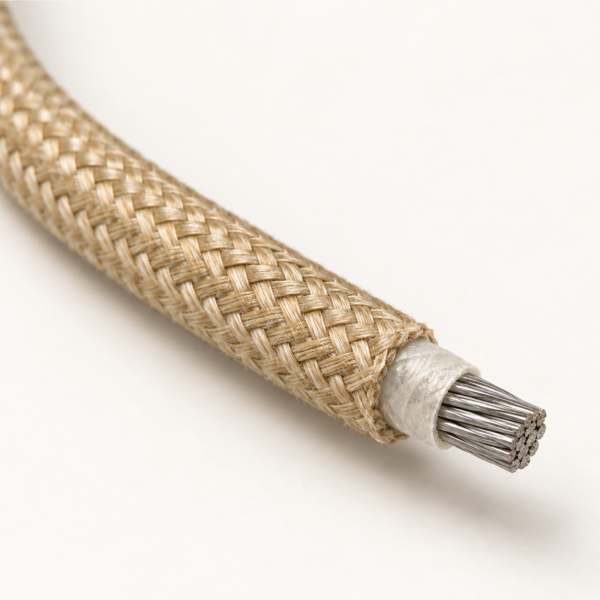

UL 5359 is a UL-certified mica-insulated wire rated 600 V AC, with 200°C and 450°C construction options. This page includes a detailed 450°C single-conductor selection table for high-temperature equipment leads protected from mechanical damage.
- Điện áp: 600 V AC
- Nhiệt độ: 200°C or 450°C by construction
- Cách điện / lớp phủ: mica tape and treated fiberglass braid
- Chọn kích cỡ: 30 AWG–4/0 AWG style range; table: 26 AWG–4/0 AWG
- Chứng nhận: AWM được chứng nhận UL; UL 758
UL 5359 wire selection
UL 5359 is a UL-certified mica-insulated wire rated 600 V AC, with 200°C and 450°C construction options. This page includes a detailed 450°C single-conductor selection table for high-temperature equipment leads protected from mechanical damage.
The 18 dimensioned configurations cover 26 AWG through 4/0 AWG. Each row combines UL 5359 with the conductor size and lists stranding, mica thickness, fiberglass-braid thickness and finished diameter. The wall schedule increases in steps as the conductor becomes larger, so the table supports both electrical size selection and the practical fit of sleeves, clamps and equipment entries.
For heater, oven or process-equipment wiring, choose the required temperature grade before comparing diameters. The 200°C and 450°C constructions are separate selections under the same style number. Installation should avoid repeated flexing and protect the mica-and-braid system from mechanical abuse. The operating current must be assessed for the selected conductor, ambient conditions, grouping and complete equipment application.
Xem bảng mã sản phẩm và cỡ dây trong tab Thông số kỹ thuật. Khám phá nhóm Dòng cáp chịu nhiệt cao cho các công trình có liên quan. So sánh MGT mica-glass wire for the existing 5107/5128 lead wire construction.
Cấu tạo

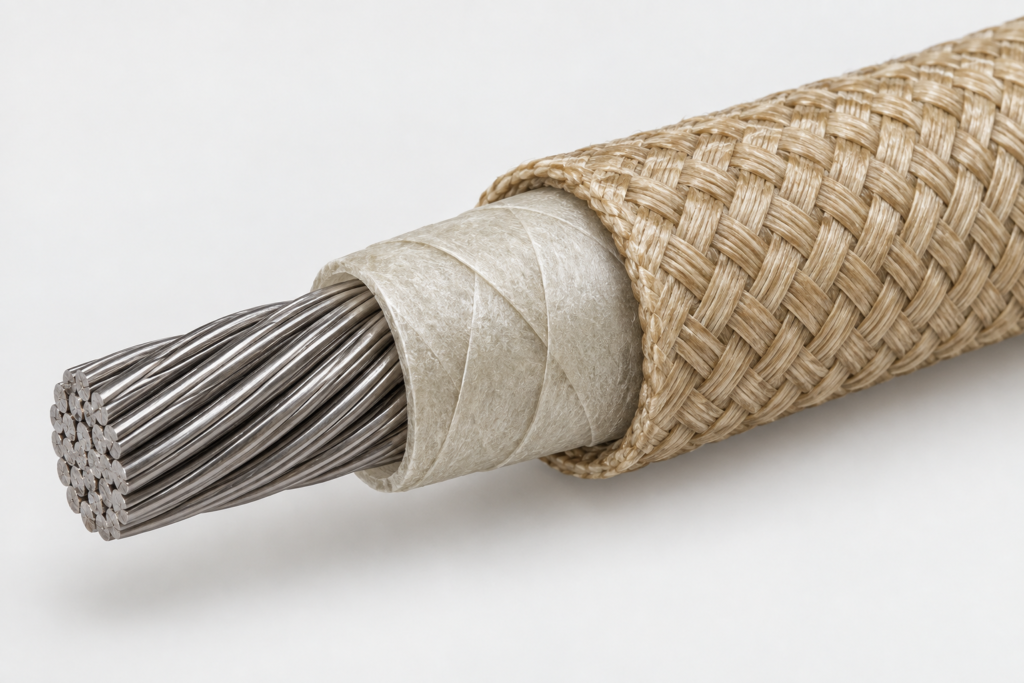

UL 5359 uses the following conductor and insulation system. The diagram illustrates the layer sequence; select the conductor construction and covering shown in the required size specification.
| Thành phần | Chi tiết cấu tạo |
|---|---|
| Ruột dẫn | Stranded nickel-coated copper or nickel, selected for the required construction |
| Cách điện | Băng mica |
| Lớp phủ ngoài | Treated fiberglass braid |
Ứng dụng

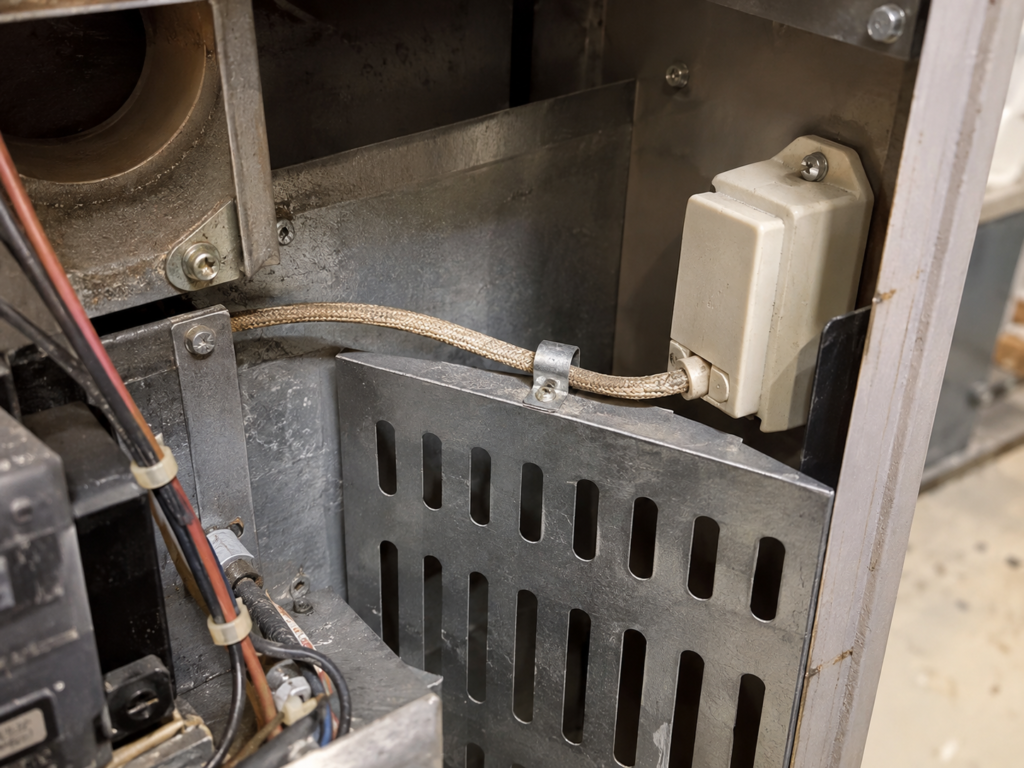

UL 5359 is used for protected internal leads in high-temperature equipment, including heaters and ovens. Keep the mica-insulated lead supported and avoid locations with repeated bending or rubbing.
UL 5359 replacement selection
Khi hỏi về dây thay thế, hãy gửi ký hiệu trên dây hiện có và bản vẽ đấu nối thiết bị để đối chiếu ruột dẫn, lớp cách điện và bố trí đầu nối.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Kiểu UL | UL 5359 |
| Cấp điện áp | 600 V AC |
| Nhiệt độ định mức | 200°C or 450°C by construction |
| Cách điện / lớp bọc | mica tape and treated fiberglass braid |
| Dải cỡ ruột dẫn | 30 AWG–4/0 AWG style range; table: 26 AWG–4/0 AWG |
| Temperature choices | 200°C or 450°C, according to construction |
| Cấp điện áp | 600 V AC |
| Lắp đặt | Protected internal wiring without repeated flexing |
450°C single-conductor dimensional reference. Nominal construction dimensions are for selection; the quotation drawing defines the supplied configuration.
| Mã sản phẩm và cỡ ruột dẫn | Số sợi dẫn (sợi/mm) | Mica wall (mm) | Braid wall (mm) | Đường kính ngoài danh nghĩa / dung sai (mm) |
|---|---|---|---|---|
| UL 5359 26 AWG | 7/0.16 | 0.41 | 0.18 | 1.8±0.1 |
| UL 5359 24 AWG | 7/0.2 | 0.41 | 0.18 | 1.9±0.1 |
| UL 5359 22 AWG | 7/0.254 | 0.41 | 0.18 | 2.1±0.2 |
| UL 5359 20 AWG | 10/0.254 | 0.41 | 0.18 | 2.2±0.2 |
| UL 5359 18 AWG | 16/0.254 | 0.41 | 0.18 | 2.5±0.2 |
| UL 5359 16 AWG | 26/0.254 | 0.41 | 0.18 | 2.8±0.2 |
| UL 5359 14 AWG | 41/0.254 | 0.41 | 0.18 | 3.2±0.3 |
| UL 5359 12 AWG | 65/0.254 | 0.41 | 0.18 | 3.6±0.3 |
| UL 5359 10 AWG | 103/0.254 | 0.51 | 0.38 | 5.1±0.5 |
| UL 5359 8 AWG | 163/0.254 | 0.51 | 0.38 | 6.0±0.5 |
| UL 5359 6 AWG | 260/0.254 | 0.51 | 0.38 | 7.1±0.5 |
| UL 5359 4 AWG | 413/0.254 | 0.51 | 0.38 | 8.2±0.5 |
| UL 5359 2 AWG | 168/0.5 | 0.64 | 0.51 | 10.5±0.8 |
| UL 5359 1 AWG | 212/0.5 | 0.64 | 0.51 | 11.5±0.8 |
| UL 5359 1/0 AWG | 268/0.5 | 0.64 | 0.51 | 12.7±0.8 |
| UL 5359 2/0 AWG | 342/0.5 | 0.64 | 0.51 | 14.0±0.8 |
| UL 5359 3/0 AWG | 430/0.5 | 0.64 | 0.51 | 15.4±0.8 |
| UL 5359 4/0 AWG | 538/0.5 | 0.64 | 0.51 | 17.0±0.8 |
Style construction thicknesses are shown in mils; 1 mil = 0.0254 mm. Nominal finished dimensions are listed separately.
| Model and conductor group | Minimum average mica wall (mils) | Minimum average treated braid (mils) |
|---|---|---|
| UL 5359 30–12 AWG | 16 | 7 |
| UL 5359 11–4 AWG | 20 | 15 |
| UL 5359 3–4/0 AWG | 25 | 20 |
Chọn cấu tạo theo yêu cầu
Specify UL 5359, AWG, 600 V AC and the required 200°C or 450°C construction. The dimension table below applies to the 450°C mica/fiberglass version.
Tiêu chuẩn
TEBAOFLEX UL 5359 wire is UL-certified appliance wiring material.
| Hạng mục | Yêu cầu hoặc tài liệu tham chiếu |
|---|---|
| Chứng nhận | AWM được chứng nhận UL |
| Ký hiệu kiểu | UL 5359 |
| Tiêu chuẩn cấu tạo | UL 758 — Vật liệu đi dây trong thiết bị |
| Phân loại cháy của kiểu | Thử cháy ngang |
Trong quy cách mua hàng, hãy nêu kiểu UL, cỡ ruột dẫn, cấp điện áp và nhiệt độ. Kèm theo yêu cầu nhận dạng sản phẩm và hồ sơ chứng nhận cần thiết.
