Резиновый кабель или ПВХ-кабель: температура, изгиб, масло и где применять каждый

Резиновый и ПВХ-кабель вкратце

Два гармонизированных гибких шнура, которые сравнивают чаще всего, — резиновый кабель H07RN-F и гибкий ПВХ-кабель H05VV-F. Выбирайте резиновый кабель, если кабель движется, лежит на открытом воздухе, контактирует с маслом или работает на холоде; выбирайте ПВХ для легких сухих подключений в помещениях, где его меньшие размеры и более низкая цена дают преимущество.

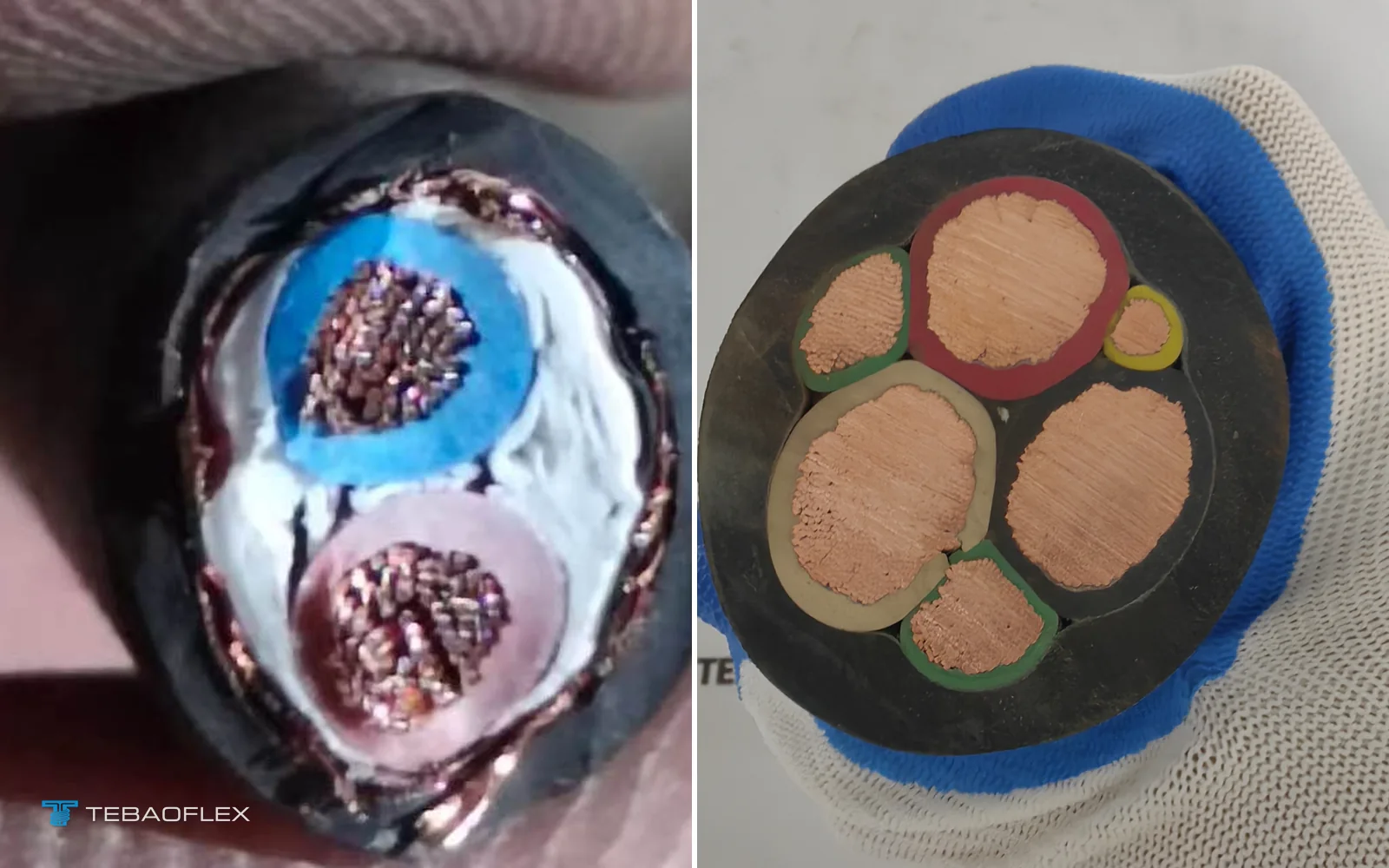

Что считается резиновым кабелем?

Резиновым называют кабель, изоляция, оболочка или оба слоя которого выполнены из сшитого эластомера. Сшивание (вулканизация) связывает полимерные цепи между собой, поэтому материал остается эластичным, не плавится при нагреве и восстанавливает форму после изгиба. ПВХ — термопластичный материал: гибкость ему придают пластификаторы, при нагреве он размягчается, а при охлаждении становится жестким.

В кабельных стандартах “резина” — это не один компаунд. IEC 60245-1 распространяется на кабели с резиновой изоляцией до 450/750 В, а IEC 60227-1 — на кабели с ПВХ-изоляцией, причем оба стандарта определяют компаунды по испытаниям, которые те проходят, а не по рецептуре. В гибких кабелях встречаются следующие эластомеры:

• Обычная резина (EI 4), изоляция H07RN-F, рассчитанная на 60 °C.
• EPR или EPDM, этиленпропиленовый каучук, применяемый для изоляции на 90 °C в гирляндных кабелях, кабелях для барабанной намотки, горных кабелях и североамериканских шнурах; см. наше руководство по изоляции EPR.
• Полихлоропрен (CR), классическая прочная маслостойкая оболочка, обозначаемая буквой N в гармонизированных обозначениях.
• Хлорированный полиэтилен (CPE), распространенная оболочка шнуров SOOW и горных кабелей.
• Нитрильный каучук (NBR), EVA и силикон, для работы с маслом, при нагреве или высоких температурах; силиконовая изоляция рассчитана на 180 °C.

Изоляцию и оболочку выбирают по отдельности. Шнур SOOW имеет изоляцию из EPDM под оболочкой из CPE, наш плоский гирляндный резиновый кабель NGFLGOEU имеет изоляцию из EPR под оболочкой из хлоропрена, а некоторые гармонизированные типы имеют полиуретановую оболочку поверх резиновых жил. Поэтому проверяйте оба слоя, прежде чем называть кабель “резиновым” или “ПВХ”.

Как читать обозначение

Гармонизированные европейские обозначения (HD 361) прямо указывают материалы. В H07RN-F буква H означает гармонизированный, 07 — 450/750 В, R — резиновую изоляцию, N — оболочку из полихлоропрена, F — гибкую тонкопроволочную жилу. В H05VV-F 05 означает 300/500 В, а две буквы V — ПВХ-изоляцию и ПВХ-оболочку. Североамериканские названия шнуров устроены иначе. SO, SOOW и SJOOW — шнуры из термореактивной резины. Буква T в названии, как в SJT или SJTOW, обозначает термопластичную конструкцию, а буква E — термопластичный эластомер, как объясняется в нашем руководстве SOOW vs SJOOW vs SEOOW. Толкование NEC со стороны OSHA относит S, ST, SO и STO к шнурам для тяжелых условий (hard service), а SJ, SJO, SJT и SJTO — к шнурам для облегченных условий (junior hard service), независимо от материала.

Рассчитан ли резиновый кабель на более высокие температуры, чем ПВХ?

Не как класс. EN 50525-2-21 устанавливает для обычных гибких резиновых кабелей, таких как H07RN-F, 60 °C на жиле, а EN 50525-2-11 для H05VV-F — 70 °C. Резина превосходит ПВХ только в теплостойких исполнениях: типы с изоляцией из EPR рассчитаны на 90 °C, типы из EVA — на 110 °C, силиконовые — на 180 °C.

Таблицы компаундов говорят о том же. EN 50363-1 указывает для резиновой изоляции EI 4 температуру 60 °C, для EI 7 типа EPR — 90 °C, для силиконовой EI 2 — 180 °C. EN 50363-3 указывает для гибкой ПВХ-изоляции TI 2 температуру 70 °C, а для теплостойкого ПВХ TI 3 — 90 °C. Существуют и теплостойкие ПВХ-кабели, например монтажный провод tri-rated H05V2-K / H07V2-K с номинальной температурой 90 °C.

В Северной Америке картина та же. Наш технический паспорт на SOOW приводит справочный диапазон от −40 до +90 °C для этого термореактивного шнура, тогда как некоторые термопластичные шнуры SJTOW внесены в перечни с температурой 105 °C в сухих условиях. Реальная температурная разница между резиной и ПВХ — на холодном краю диапазона, как показывает диаграмма.

Какой кабель сохраняет гибкость на холоде и на подвижном оборудовании?

Обычный резиновый кабель. Наш технический паспорт на H07RN-F допускает изгибы от −25 °C, а наш резиновый гирляндный кабель NGFLGOEU — от −35 °C, тогда как ПВХ-шнур H05VV-F допускает изгибы только от −5 °C (−40 °C при неподвижной прокладке). Нижние пределы взяты из технических паспортов производителей, а не из гармонизированных стандартов, поэтому сравнивайте значения того кабеля, который покупаете.

Это не значит, что ПВХ не может двигаться. Специальные марки ПВХ рассчитаны на движение в пределах своих ограничений:

• Плоский фестонный ПВХ-кабель KYFLY изгибается в одной плоскости при температуре от −25 °C на кранах и талях.
• Кабель C800 из ПВХ для барабанной намотки работает на пружинных барабанах при температуре от −10 °C с динамическим радиусом изгиба 8 × D.
• Плоский подвесной лифтовой кабель H05VVH6-F — это ПВХ-кабель, предназначенный для подвешивания и перемещения в шахте лифта, с изгибом от −5 °C.

Резина допускает и более крутые изгибы. Наш технический паспорт на H07RN-F указывает от 4 до 6 × D в движении в зависимости от диаметра кабеля против 7.5 × D для H05VV-F при изгибах. Другие производители публикуют другие коэффициенты, а гармонизированные рекомендации дает EN 50565-1, поэтому при расчете шкивов, барабанов и петель берите значение из технического паспорта самого кабеля.

О том, как перевести коэффициент в радиус для конкретного кабеля, а также о нормах NEC и европейских правилах, на которых основаны эти цифры, читайте в статье как рассчитать радиус изгиба кабеля, где приведены примеры расчета для H07RN-F и Type W.

Ни один стандарт не публикует сравнительного рейтинга стойкости к изгибам резины и ПВХ. Каждый гармонизированный тип должен пройти собственные испытания на изгиб, перегиб и скручивание петлей, которые сейчас собраны в IEC 63294, а число циклов из испытаний одного производителя нельзя переносить на кабель другого.

Масло, озон, открытый воздух, вода и истирание

Большую часть этого определяет оболочка. Сшитые оболочки, например из компаунда EM 2 на H07RN-F, испытывают на стойкость к минеральному маслу (IEC 60811-404) и к озонному растрескиванию (IEC 60811-403) — испытание, применяемое к сшитым компаундам. Поэтому H07RN-F применяют на открытом воздухе, на строительных площадках и с сельскохозяйственными и промышленными машинами, тогда как в нашем техническом паспорте на H05VV-F прямо указано, что он не предназначен для прокладки на открытом воздухе.

Маслостойкие ПВХ-компаунды для оболочек существуют (TM 5 по EN 50363-4-1) и подходят для кабелей управления внутри машин, но они не превращают легкий ПВХ-шнур в кабель для открытого воздуха или строительной площадки.

В отношении воды различайте влажные помещения и погружение. H07RN-F подходит для сырых и влажных помещений; для кабелей, проложенных под водой, EN 50525-2-21 предусматривает отдельный водостойкий тип — H07RN8-F для погружных насосов, который по нашему техническому паспорту рассчитан на пресную воду глубиной до 10 м и температурой до 40 °C.

Резиновые оболочки для тяжелых условий выбирают по стойкости к раздиру и истиранию там, где кабели волочат по бетону и гравию. Стандарты проверяют износ испытанием, а не ранжируют материалы, поэтому если главный риск — истирание, укажите это в запросе: более толстая или полиуретановая оболочка может подойти лучше любого из базовых типов.

Как резиновые и ПВХ-кабели ведут себя при пожаре?

Оба обычных типа не распространяют горение по IEC 60332-1-2 (испытание одиночного вертикально расположенного кабеля), и оба содержат хлор. При горении ПВХ выделяет хлороводород: рецензируемое исследование горения медного провода с ПВХ-изоляцией зафиксировало около 0.3 г HCl на грамм провода. Полихлоропрен — буква N в H07RN-F — содержит около 40 % хлора по массе, а оболочки из CPE хлорированы по определению, поэтому резиновый кабель не является автоматически безгалогенным.

Будучи термореактивной, резиновая оболочка обугливается, а не плавится, что помогает там, где кабель может касаться горячих поверхностей, но это не класс пожарной безопасности. Если спецификация требует низкого дымовыделения и отсутствия галогенов, заказывайте кабель, изготовленный и испытанный для этого, например безгалогенный тип H07ZZ-F с низким дымовыделением по EN 50525-3-21. Нераспространение горения, низкое дымовыделение и сохранение работоспособности цепи — три разных испытания, как наш отчет о проекте с кабелем для речевого оповещения поясняет.

Размер, вес и стоимость

При одинаковом числе жил и сечении резиновый кабель толще и тяжелее ПВХ-кабеля, а ПВХ-кабель дешевле в пересчете на метр. Частично разница в размерах объясняется классом напряжения: H07RN-F — кабель на 450/750 В с более толстыми стенками, чем у H05VV-F на 300/500 В.

Благодаря этому ценовому преимуществу ПВХ — обычный выбор для шнуров электроприборов. Сравнивайте цены только между кабелями, которые оба рассчитаны на данный режим работы: ПВХ-шнур, используемый за пределами своих температурных ограничений или ограничений на применение на открытом воздухе, не является более дешевым эквивалентом резинового.

Резиновый или ПВХ-кабель: что выбрать?

Выбирайте резиновый или ПВХ-кабель по режиму работы: резину — для работы в движении, на открытом воздухе, с маслом или на холоде, ПВХ — для легких сухих подключений в помещениях. Таблица ниже исходит из задачи, а не из материала, и перечисляет, что проверить в техническом паспорте перед заказом.

Для резиновой группы TEBAOFLEX имеет сертификат VDE 40060056 на гибкие кабели с изоляцией из сшитого эластомера по EN 50525-2-21 — стандарту, на котором основан H07RN-F. Шнуры SOOW и SJOOW компании сертифицированы по UL 62 в категории ZJCZ (Flexible Cord), сертификат UL-US-2449012-4. Полную картину по H07RN-F дает наше руководство по резиновому кабелю H07RN-F.

Что отправить для получения коммерческого предложения

Одних слов “резиновый кабель” или “ПВХ-кабель” недостаточно для коммерческого предложения. Пришлите:

• Обозначение или конструкцию, если заменяется существующий кабель
• Напряжение, количество жил и сечение
• Режим работы: неподвижно, эпизодическое перемещение, гирлянда, барабан или волочение
• Минимальная и максимальная температура окружающей среды на объекте
• Воздействия: открытый воздух, масло, вода, истирание
• Требования пожарной безопасности, если есть: нераспространение горения, низкое дымовыделение и отсутствие галогенов
• Длина отрезка и общее количество

По состоянию на август 2026 года минимальный заказ составляет 50 м как для стандартных, так и для индивидуальных конструкций, а срок поставки — от 7 до 45 рабочих дней в зависимости от типа продукции, наличия на складе и степени индивидуального исполнения. Пришлите данные о режиме работы и объекте, чтобы мы предложили подходящий кабель; в письменном коммерческом предложении указываются конструкция и срок поставки.

Вопросы

Резиновый кабель лучше ПВХ-кабеля?

Резиновый кабель лучше подходит для работы в движении, на открытом воздухе, в контакте с маслом и на холоде; ПВХ-кабель выгоднее для легких сухих подключений в помещениях. По нагреву обычная резина не лучше: H07RN-F рассчитан на 60 °C на жиле против 70 °C у H05VV-F (EN 50525-2-21 и EN 50525-2-11).

Можно ли применять ПВХ-кабель на открытом воздухе?

Стандартный ПВХ-шнур H05VV-F не предназначен для прокладки на открытом воздухе. Для улицы и строительных площадок выбирайте резиновый шнур, например H07RN-F, или кабель, собственный стандарт и технический паспорт которого допускают применение на открытом воздухе.

Является ли резиновый кабель водонепроницаемым?

H07RN-F подходит для сырых и влажных помещений, но не является кабелем для погружения. Для кабелей, проложенных под водой, применяйте водостойкий тип H07RN8-F, который по нашему техническому паспорту рассчитан на пресную воду глубиной до 10 м и температурой до 40 °C.

Является ли резиновый кабель безгалогенным?

Не обязательно. Оболочки из полихлоропрена (CR) и CPE содержат хлор, как и ПВХ. Безгалогенный кабель с низким дымовыделением — это отдельная конструкция, например тип H07ZZ-F по EN 50525-3-21.

Что означают R, N и V в H07RN-F и H05VV-F?

R — резиновая изоляция, N — оболочка из полихлоропрена, V — ПВХ, поэтому H07RN-F — резиновый кабель с хлоропреновой оболочкой, а H05VV-F имеет ПВХ-изоляцию и ПВХ-оболочку. Цифры 07 и 05 обозначают класс напряжения: 450/750 В и 300/500 В.
