Шахтный силовой кабель Type SHD-PCG 2 кВ
кабель Type SHD-PCG представляет собой переносной трёхжильный силовой кабель для горных работ на 2 кВ для указанной работы на очистных комбайнах.
- Система жил: три экранированные силовые жилы, три жилы управления и одна заземляющая жила
- Изоляция: EPR
- Оболочка: усиленный чёрный CPE для особо тяжёлых условий
- Минимальный радиус изгиба: 6 × OD
- Максимальная рабочая температура: +90°C
Запросите предложение, указав размер Type SHD-PCG, подключение машины и сведения о трассе.
Переносной трёхжильный силовой кабель Type SHD-PCG 2 кВ
TEBAOFLEX Type SHD-PCG — тяжёлый переносной силовой кабель для горных работ на 2 кВ для указанного применения на очистных комбайнах. Поставляемая конструкция включает три экранированные силовые жилы, три неэкранированные жилы управления и одну заземляющую жилу. Указанную конструкцию образуют изоляция EPR, экраны жил, лужёная медная/текстильная оплётка и усиленная оболочка CPE.
Предоставленные данные по Type SHD-PCG включают номинальные конструкции от 3×1/0 до 3×4/0 с указанным допустимым током от 211 A до 321 A. Эти значения основаны на температуре жилы 90°C и температуре окружающего воздуха 40°C по ICEA S-75-381. При фактическом выборе также учитывают машину длинной очистной выемки, трассу, барабанный или тяговый режим, условия монтажа, настройки защиты, падение напряжения и требования площадки.
- Указанное применение: очистные комбайны, которым требуются три экранированные силовые жилы, три неэкранированные жилы управления и одна заземляющая жила.
- Номинальное напряжение: 2 kV; исполнение на 5 kV и 8 kV указано как доступное по запросу.
- Минимальный радиус изгиба: 6 × наружного диаметра.
- Максимальная рабочая температура: +90°C.
См. ассортимент кабелей для горных работ и туннелестроения для связанных типов кабеля. Отправьте требуемый размер Type SHD-PCG, подключение оборудования, трассу, длину и документацию для технического предложения.
Конструкция Type SHD-PCG

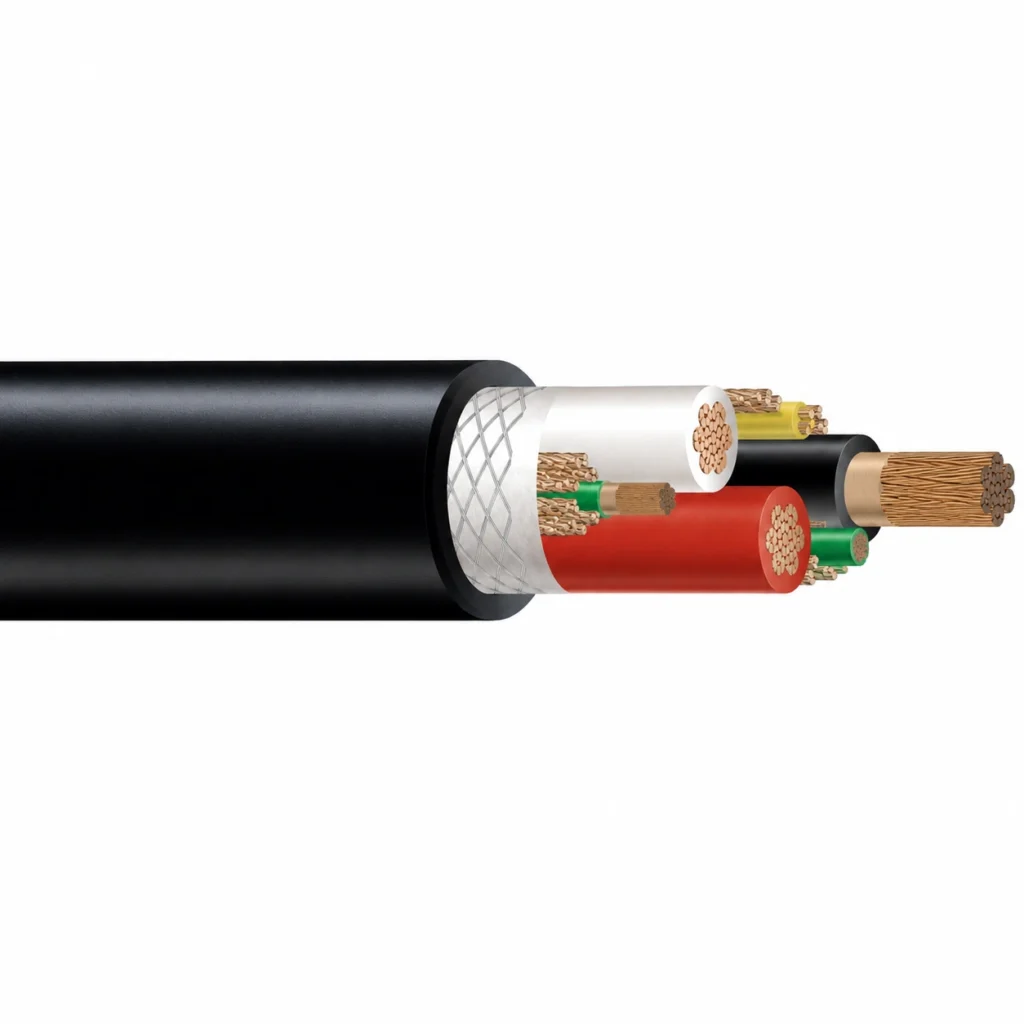

Поставляемая конструкция сочетает три экранированные силовые жилы, трёхжильную группу управления и центральную заземляющую жилу в усиленной оболочке CPE.
| Элемент конструкции | Поставляемая эталонная конструкция Type SHD-PCG |
|---|---|
| Проводники | Многопроволочная лужёная отожжённая медная жила |
| Изоляция | EPR |
| Экран по изоляции | Непроводящая лента и оплётка из лужёной меди/текстиля |
| Группа управления (3 жилы) | Лужёный медный проводник, изоляция EPR и термореактивная оболочка; изоляция чёрного, белого и красного цветов |
| Заземляющая жила | Лужёный медный проводник в центре кабеля |
| Оболочка | Усиленный чёрный хлорированный полиэтилен (CPE) для особо тяжёлых условий |
| Варианты | Материалы оболочки CSP, PCP, NBR или PVC по запросу; опционально доступна двухслойная оболочка с армирующим волокном между слоями |
Применения

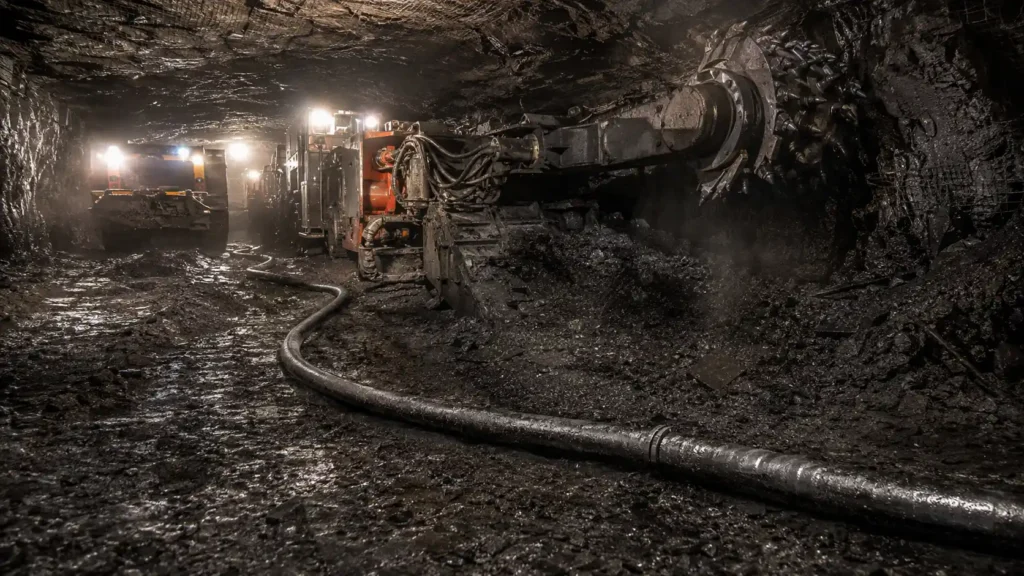

Тяжёлые кабели Type SHD-PCG поставляются для очистных комбайнов, требующих три экранированные силовые жилы, три неэкранированные жилы управления и одну заземляющую жилу. Поставляемое напряжение — 2 kV; варианты 5 kV и 8 kV доступны по запросу.
Проверки выбора
- Сверьте функции силовых, управляющих и заземляющей жил с утверждённой схемой подключения оборудования длинной очистной выемки.
- Перед выбором конструкции Type SHD-PCG проверьте длину трассы, движение, изгиб, механическую защиту, оконцевания и условия площадки.
- Используйте поставляемый минимальный радиус изгиба 6 × OD и максимальную рабочую температуру +90°C при оценке монтажа по проекту.
- Укажите в запросе напряжение, размер кабеля, вариант оболочки, длину, маркировку и требования к испытательной документации.
TEBAOFLEX может проверить указанную конфигурацию Type SHD-PCG по данным проекта об оборудовании и трассе кабеля до расчёта.
Технические характеристики Type SHD-PCG
Следующие номинальные данные Type SHD-PCG переписаны из поставляемой информации об изделии. Допустимый ток основан на температуре жилы 90°C и температуре окружающего воздуха 40°C по ICEA S-75-381.
| Конструкция | Число проволок | Сечение заземляющего проводника | Сечение проводника управления | Номинальная толщина изоляции | Номинальная толщина оболочки | Номинальный наружный диаметр | Номинальный вес | Допустимый ток |
|---|---|---|---|---|---|---|---|---|
| 3×1/0 | 259 | 3 AWG/kcmil | 8 AWG/kcmil | 2.0 mm (0.08 in) | 5.2 mm (0.205 in) | 52.1 mm (2.05 in) | 4 602 кг/км (3 092 lbs/kft) | 211 A |
| 3×2/0 | 329 | 2 AWG/kcmil | 8 AWG/kcmil | 2.0 mm (0.08 in) | 5.6 mm (0.220 in) | 57.1 mm (2.25 in) | 5 503 кг/км (3 698 lbs/kft) | 243 A |
| 3×3/0 | 413 | 1 AWG/kcmil | 8 AWG/kcmil | 2.0 mm (0.08 in) | 5.6 mm (0.220 in) | 58.9 mm (2.32 in) | 6 392 кг/км (4 295 lbs/kft) | 279 А |
| 3×4/0 | 532 | 1/0 AWG/kcmil | 8 AWG/kcmil | 2.0 mm (0.08 in) | 6.3 mm (0.250 in) | 66.5 mm (2.62 in) | 7 612 кг/км (5 115 lbs/kft) | 321 A |
| Номинальное напряжение | 2 kV; 5 kV и 8 kV доступны по запросу |
|---|---|
| Минимальный радиус изгиба | 6 × OD |
| Максимальная рабочая температура | +90°C |
Стандарты
В поставляемой информации Type SHD-PCG указаны следующие стандарты.
| Основной стандарт | ICEA S-75-381 / NEMA WC 58 |
|---|---|
| Справочные данные по проводнику | ASTM B 172; ASTM B 33 |
| Канадская ссылка | CAN/CSA-C22.2 No. 96 |
Укажите в запросе требуемую редакцию стандарта, объём испытаний по проекту и требования к документации.
Варианты кабелей по теме
Сравните эти варианты кабелей по сочетанию функций, характеру перемещения, нагрузке, напряжению и требованиям к передаче.

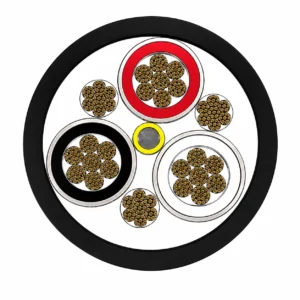

Экранированный переносной шахтный силовой кабель Type SHD-CGC 5 kV
