Câble silicone haute résistance 180°C, HRD / FRNC / 1500 V CC

Le fil ordinaire en silicone est acheté pour une raison: il reste flexible et survit à la chaleur. Il est également, non modifié, facile à déchirer, facile à piquer, et noté 300/500 V. Cette page concerne les trois endroits qui ne suffisent pas, et les trois composés qui les fixent — tous dans la même famille de silicone de −60 °C à +180 °C, sur le cuivre flexible de classe 5 de la CEI 60228. (iec)

HRD — résistance mécanique. Silicone formulé pour résister à la déchirure, à l’abrasion et à la coupe, en 0.5–6 mm². Pour un fil tiré dans un châssis de machine, serré et manipulé sans précaution particulière.

FRNC — Performance au feu. Composé qui ajoute une faible corrosivité, une faible densité de fumée et une résistance à la propagation verticale de la flamme à la base sans halogène. Pour les lieux où les personnes doivent évacuer : ferroviaire, maritime, tunnels et bâtiments publics.

ECSC-HRD — tension. Isolation en silicone Plus une gaine en silicone haute résistance, cotée 1 000 V AC / 1 500 V DC et disponible depuis 10 jusqu'à 630 mm². C'est la seule silicone standard mono-core ne peut pas faire, et c'est pourquoi la construction a deux couches plutôt qu'une.

Les trois sont exempts d'halogènes pour IEC 60754-1. Tous trois sont livrés avec le même choix de revêtement conducteur — nu, étamé, nickel, argent ou nickel pur — et un écran en cuivre étamé en option.

Si votre application est confortablement à l'intérieur de 300/500 V sans besoin particulier de mécanique ou d'incendie, acheter le produit standard à la place: SiF, âme silicone unipolaire est moins cher et remplit la même fonction. Choisissez-le lorsque le modèle standard a déjà échoué ou lorsque la spécification l’exige. Si le silicone n’est pas encore arrêté comme matériau, notre câble haute température aperçu le compare aux fluoropolymères et aux polyoléfines réticulées.

Dites-nous quels sont les trois problèmes que vous avez — mécanique, incendie ou tension — et la section transversale. Cela suffit à citer.

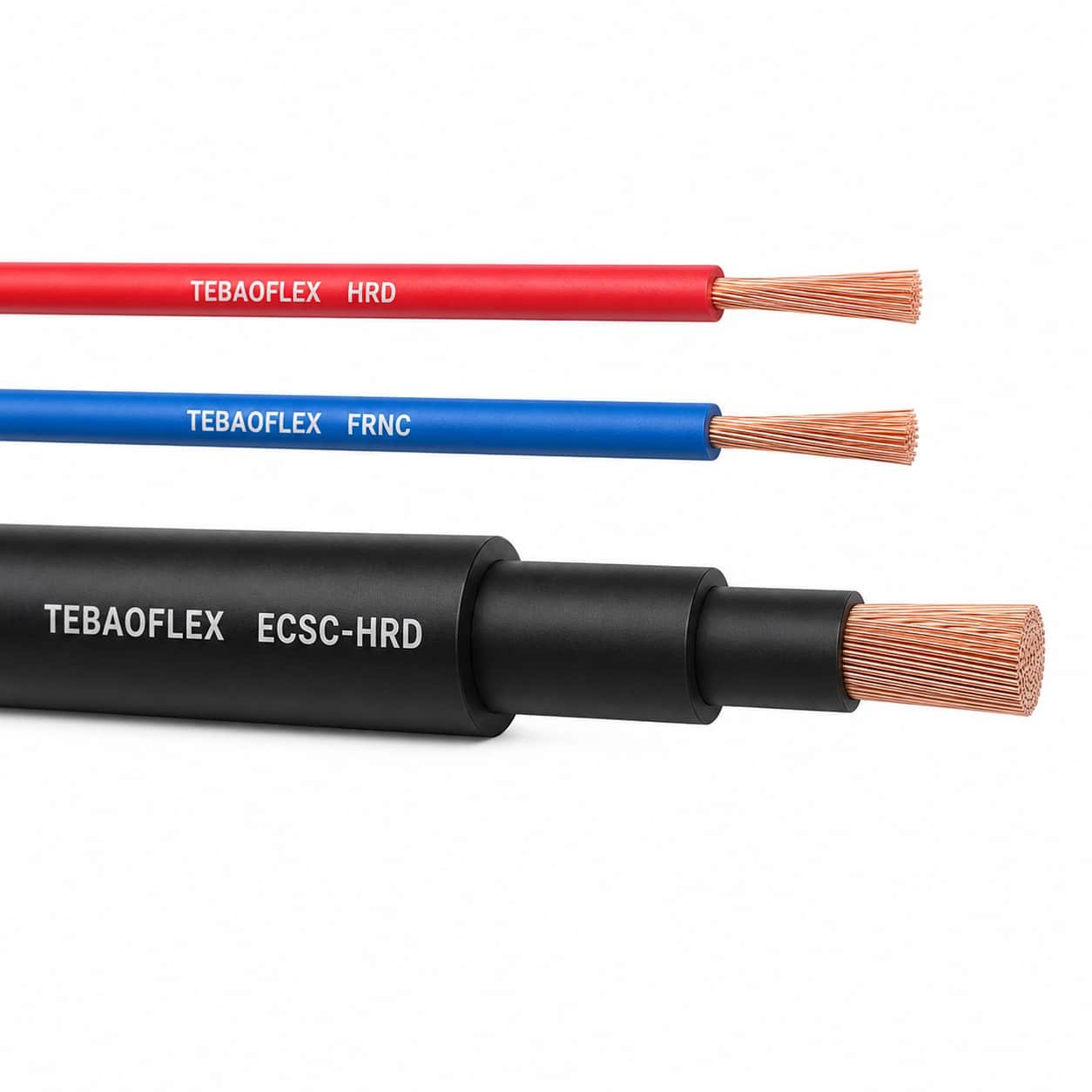

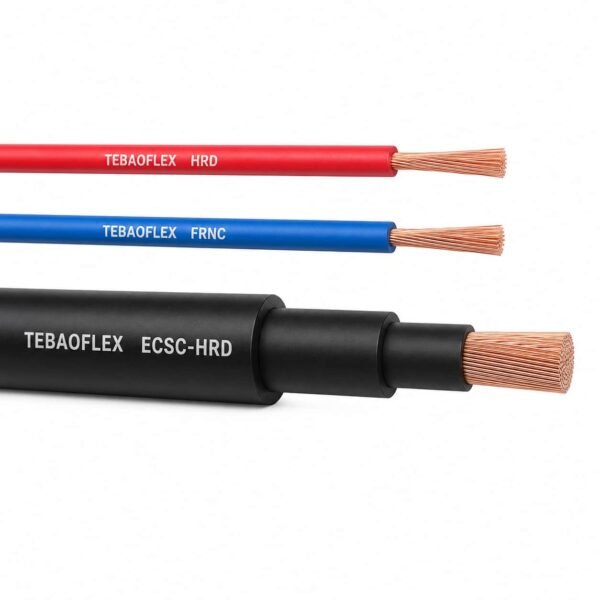

Trois produits, une famille de matériaux. Le conducteur et la plage de température sont partagés; ce qui change est le composé de silicone et, dans un cas, s'il y a une deuxième couche de celui-ci.

HRD — le composé est le produit

1. Conducteur : cuivre flexible, IEC 60228, classe 5, nu ou étamé.
2. Isolation : Caoutchouc silicone formulé pour hautes propriétés mécaniques — résistance à la déchirure, coupe et abrasion.

Deux éléments seulement, et tout vient du composé. Le silicone standard est un caoutchouc souple à fort allongement : il supporte très bien la chaleur, mais un tournevis l’endommage facilement. Le composé HRD renonce à une part de cette souplesse pour obtenir la robustesse qui permet de tirer le fil dans un châssis, de le serrer et de le manipuler sur une ligne d’assemblage sans qu’une entaille ne devienne une défaillance trois ans plus tard.

FRNC — le composé est le certificat

1. Conducteur : la même classe de cuivre flexible 5, nu ou étamé.
2. Isolation : Caoutchouc silicone formulé pour comportement au feu.

La structure est identique à celle du HRD, mais la chimie est totalement différente; les tableaux dimensionnels le prouvent. Un fil HRD de 0.5 mm² et un fil FRNC de 0.5 mm² ont exactement le même diamètre 2.1 mm et la même paroi 0.6 mm, et le FRNC on pèse 8.7 kg/km contre 7.8. Ce 11 % supplémentaire est la charge minérale faisant le travail d'incendie. Même géométrie, matériaux différents, et vous pouvez le voir sur la passerelle de pesée.

ECSC-HRD — pourquoi 1 000 V nécessite deux couches

1. Conducteur : cuivre souple étamé, classe 5.
2. Isolation : caoutchouc de silicone — le diélectrique.
3. Gaine : caoutchouc silicone avec hautes propriétés mécaniques — l'armure.

On demande qu'un noyau de silicone monocouche soit un bon diélectrique et une surface extérieure dure à la fois, et un composé ne peut pas être optimisé pour les deux. La division du travail permet de choisir la couche intérieure uniquement pour la force diélectrique et l'extérieur uniquement pour la ténacité, ce qui fait 1 000 V AC / 1 500 V DC et une tension d'essai 3 500 V réalisable dans un câble flexible en silicone. Il survit également à ce que le produit monocouche ne pourra pas: acides et bases, huile minérale, et flexion alternative répétée.

L'échelle de placage

Les trois constructions prennent les mêmes options de conducteur, et chaque échelon achète quelque chose de spécifique:

• Cuivre — le défaut, la meilleure conductivité, le moins cher. Oxydes à la fin de la coupe au fil du temps.
• Étamé — la soudabilité et une surface de sertissage stable. Le choix habituel, et celui le plus spécifique suppose.
• Nickelé — pour le haut de la plage de température et pour les atmosphères qui attaquent l'étain.
• Argenté — la résistance au contact la plus faible et le meilleur comportement à haute fréquence; éviter où le soufre est présent.
• Nickel pur — pas un revêtement du tout, sauf un conducteur de nickel solide, et non décrit dans IEC 60228. Pour le cas extrême. S'attendre à une pénalité de résistance et nous dire le courant avant de le choisir.

Options qui changent la construction

A crible de tresse en cuivre étamé peut être appliqué sur l'un des trois. Double couche isolante sont disponibles sur les produits 300/500 V où la fonction mécanique est sévère mais la tension n'est pas. Des conducteurs peuvent être fournis à classe 2 L'échouement au lieu de la classe 5 où la course est fixe et coûte plus que de la flexibilité — le diamètre et le mur restent les mêmes, seulement l'échouement et le changement de résistance.

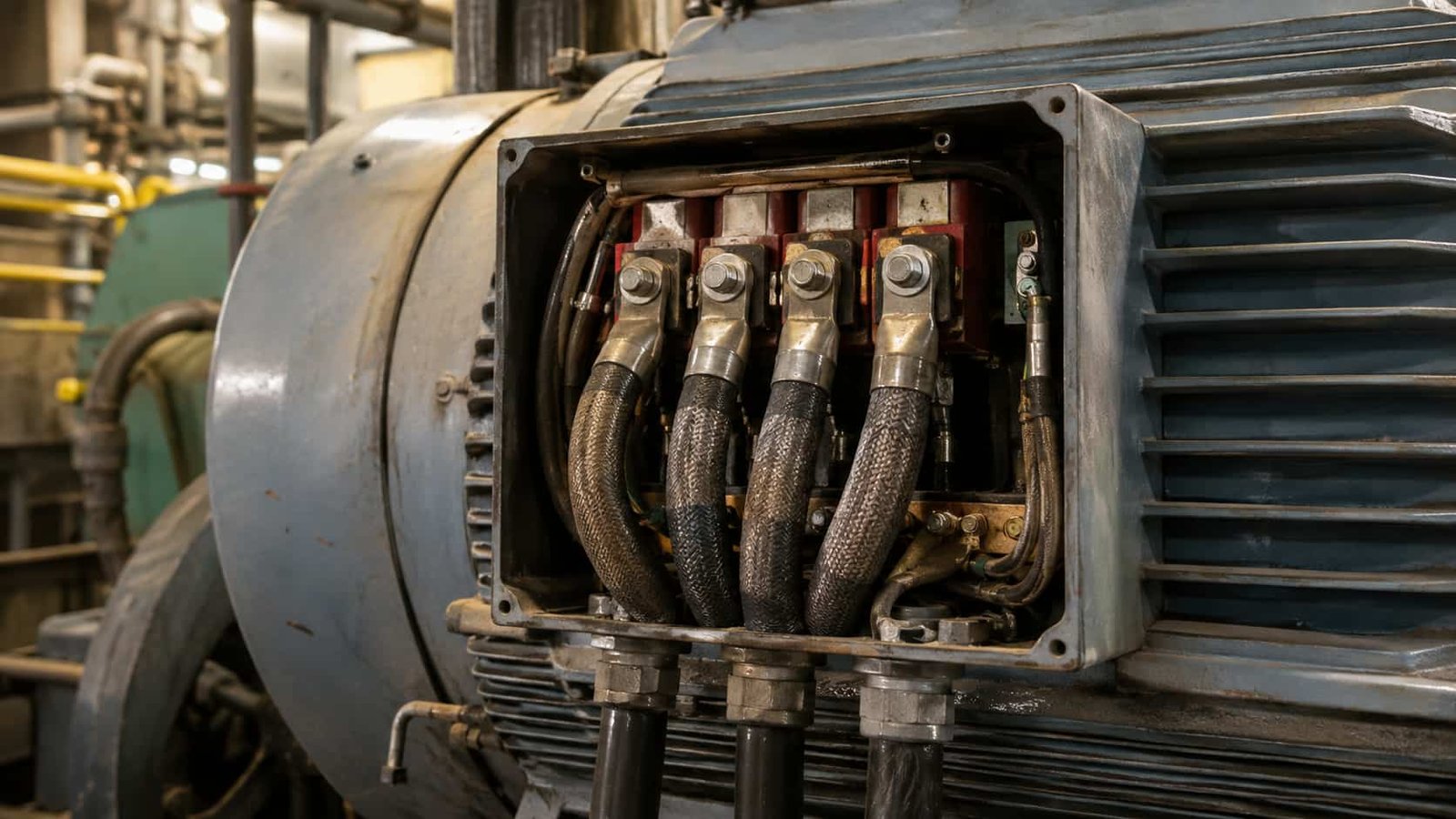

Ce sont tous des câbles de câblage et d'équipement internes, pas des câbles d'installation. Ils vivent à l'intérieur des machines, des armoires et des enceintes où la température est élevée, l'espace est serré, et la personne qui fait le câblage fonctionne rapidement.

Où chacun va

Sans halogène, retardateur de flamme et faible fumée sont trois choses différentes

Ils sont inscrits dans les spécifications comme s'il s'agissait d'une exigence, et ils sont testés selon trois normes distinctes qui mesurent trois résultats distincts:

• Sans halogène (IEC 60754-1) demande quel est le composé fait de — la quantité de gaz acide halogène qu'il peut libérer. HRD et FRNC passent ça.
• Corrosivité au gaz (IEC 60754-2) demande comment corrosif la fumée est — si l'électronique dans la pièce survivent au feu même si le bâtiment le fait.
• Densité de fumée (IEC 61034-2) demande combien vous pouvez Voir par elle — la propriété qui décide si les gens trouvent la sortie.
• Propagation de la flamme (IEC 60332-1-2) demande si l'incendie voyage le long du câble Pour quelque part ce n'était pas.

HRD est sans halogène. FRNC est sans halogène et les trois autres. Si votre spécification désigne une norme de fumée ou de corrosivité, sans halogène seul ne la satisfait pas, et un fournisseur qui répond oui, c'est sans halogène à une question de densité de fumée n'a pas répondu à la question.

Choix entre eux, dans une question chacun

• Le fil sera-t-il manipulé, tiré ou serré pendant l'assemblage, ou frotter contre quelque chose en service? Si oui, HRD.
• Existe - t - il une spécification désignant la fumée, la corrosivité ou la propagation de la flamme, ou faut - il évacuer ce câble? Si oui, FRNC.
• Est-ce que la tension de travail au-dessus de 500 V, ou est-ce un bus DC? Si oui, ECSC-HRD, et rien d'autre sur cette page ne fera.
• Rien de tout ça? Acheter standard SiF, âme silicone unipolaire et dépenser la différence ailleurs.

Ce qui ne sont pas pour

• Câbles d'installation non fixes. Ce sont des équipements et des câbles internes. L'installation de bâtiments est une famille différente de normes.
• Pas UL AWM. Ce sont des normes IEC et européennes. Si votre équipement est certifié en Amérique du Nord, vous voulez un style UL — voir Fil de raccordement silicone UL.
• Pas un câble de drag-chain ou de roulage. La classe 5 et un bon comportement de substitution ne sont pas les mêmes qu'une durée de vie nominale.
• Pas un élément chauffant. Ils transportent du courant quelque part; pour le fil qui convertit le courant en chaleur voir fil chauffant en caoutchouc de silicone.
• Pas une avance à haute tension. 1 500 V DC est le plafond ici. Au-dessus de cela voir câble silicone haute tension.

Les trois constructions comparées

HRD — fil isolé, conducteur de classe 5

Le toronnage de classe 2 est disponible avec les mêmes diamètres et épaisseurs : 0.5 mm² devient 7 × 0.30 à 36.0 Ω/km et 6 mm² devient 7 × 1.04 à 3.08 Ω/km. Résistance plus faible, flexibilité bien moindre.

FRNC — fil isolé, conducteur de classe 5

Comparez les deux tableaux. Un brouillage identique, une résistance identique, une paroi identique, un diamètre identique — et FRNC est 6 à 11 % plus lourd à chaque taille. Cette différence est le paquet de remplissage performance incendie, et c'est le seul endroit sur une feuille de données où vous pouvez réellement voir qu'un composé a changé. Si quelqu'un vous offre un silicone --FRNC, dont les poids correspondent exactement au produit standard, demandez quelles preuves de test ils ont.

ECSC-HRD — isolé et gainé, 1 000 V AC / 1 500 V DC

Le rayon de virage est le titre ici. À 5 × D, un câble 630 mm² au diamètre extérieur de 45.4 mm tourne à l'intérieur 227 mm. Très peu d'autre à cette section transversale et que la tension le fera, et dans une armoire de puissance que le nombre décide si la terminaison est confortable ou un combat.

Options pour les trois

Ce que chaque construction est testé contre

Lisez ce tableau dans la colonne FRNC

La raison pour laquelle FRNC existe en tant que produit distinct est que sans halogène est le plus facile de ces quatre tests à passer et le moins utile sur son propre. Il dit de quoi le composé n'est pas fait. Il ne dit rien sur la densité de la fumée, sa corrosivité ou si le feu marche le long du câble dans le compartiment suivant. Une spécification pour un tunnel, un navire ou une station désigne les trois autres, et seul le complexe FRNC est qualifié pour eux.

La même distinction existe du côté UL de la clôture, où il est plus facile de manquer: un numéro de style UL AWM fixe la classe de matériaux, le mur, la température et la tension et dit rien sur la teneur en halogène ou la fumée. Voir Fils de raccordement UL XLPE et XLPO pour le même argument dans le vocabulaire nord-américain.

Inversement, ne payez pas pour FRNC pour satisfaire à une clause sans halogène. HRD est sans halogène et plus résistant. Faire correspondre le produit à la clause qui est en fait écrite mérite d'être fait avec soin ici, parce que les deux semblent identiques dans un catalogue et ne sont pas à distance le même prix.

AD 7 est une ligne silencieusement utile

ECSC-HRD est classé AD 7 sous NF C 15-100-1, qui couvre immersion temporaire dans l'eau. Pour un câble dont le travail principal est à l'intérieur des moteurs, transformateurs et tableaux de commutation, qui importe plus souvent qu'il ne sonne: le lavage, la condensation dans le fond d'une armoire, et une fosse inondée sont toutes choses dont ce câble devrait revenir. Il ne s'agit pas d'un câble submersible et ne devrait pas être spécifié comme tel — mais une flaque n'est pas une défaillance.

Ce que la fiche technique ne décide pas pour vous

Les fiches de données en silicone de cette famille sont inhabituellement complètes sur les matériaux et inhabituellement silencieuses sur la vie en flex, parce que la bonne résistance à la flexion alternative est un énoncé qualitatif, pas un compte de cycle. Si votre application fléchit le câble en service — un axe mobile, un câble porteur, une porte — c'est une spécification différente avec une durée de cycle testée, et il vaut la peine de le dire à l'enquête plutôt que de lire la ténacité comme un indice de flexibilité.

Ce dont nous avons besoin pour établir un devis

• Lequel des trois problèmes vous avez: mécanique, incendie ou tension
• Coupe transversale ou longueur du courant et de la course
• Tension de fonctionnement, AC ou DC — cela seul décide si ECSC-HRD est nécessaire
• Toute norme d'incendie nommée dans votre spécification (fumée, corrosivité, flamme) et l'organisme de certification
• Plâtre de conducteur, et si les extrémités sont soudées ou serties
• Couleur, criblage et pose

Certification TEBAOFLEX

Jiangsu TEBAOFLEX Special Cable Co., Ltd détient le certificat UL UL-US-2449012-0 et le certificat cUL UL-CA-2437036-0, tous deux datés du 27 décembre 2024 selon le rapport E542560-20241225, ainsi que le certificat VDE 40060055 datée du 28 mars 2025. Ce sont des certifications au niveau de l’entreprise. Les normes IEC et EN ci-dessus sont des régimes d’essai de type, et non des certificats : envoyez la construction et la section transversale que vous comptez commander et nous confirmerons les essais applicables avant votre engagement.

Documentation fournie avec une commande

• Dessin de construction avec conducteur, revêtement, mur, gaine et dimensions finies
• Éléments d’essai de type pour les normes incendie et matériaux revendiquées pour la construction
• Procès-verbaux des essais de routine du lot de production, y compris l’essai de tension appliqué
• Certificat de conformité faisant référence aux normes convenues
• Liste des tourets et de colisage, avec marquage et détail des longueurs

Pour le périmètre d’une norme donnée, consultez directement l’organisme émetteur — IEC.
