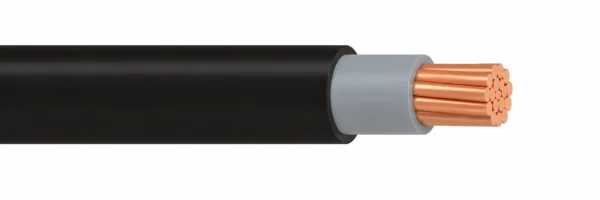

Медный силовой кабель NYY с изоляцией PVC 0.6/1 kV
Небронированный силовой кабель и кабель управления CU/PVC/PVC для стационарной прокладки на 0.6/1 kV. Одножильные, многожильные конфигурации и варианты с нейтральной жилой уменьшенного сечения; медные жилы однопроволочные или многопроволочные.
NYY — небронированный медный силовой кабель на 0.6/1 kV с изоляцией PVC и наружной оболочкой PVC. Он предназначен для стационарных электроустановок промышленных предприятий, распределительных сетей, коммутационных установок и кабельных каналов, где трасса защищает кабель от механических повреждений.
Доступны конструкции с однопроволочными и многопроволочными жёсткими медными жилами. Одножильные кабели образуют отдельные проводники цепи; многожильные объединяют нужные жилы под общей оболочкой. Конфигурации с нейтральной жилой уменьшенного сечения и кабели управления с большим числом жил приведены отдельно, поскольку отличаются расположением жил и наружным диаметром.
Максимальная рабочая температура жилы с изоляцией PVC составляет 70°C. Трассу, механическую защиту и минимальный радиус изгиба выбирают совместно с электрической нагрузкой. NYY предназначен для стационарной прокладки; для постоянно движущихся соединений нужен кабель, рассчитанный на такое движение.
Таблицы содержат обозначения модели и конфигурации, приблизительные диаметры, массу и сопротивление жилы при 20°C. Они помогают сравнить пространство для прокладки, требования к подключению и обращению с кабелем до заказа. Для предложения TEBAOFLEX укажите конфигурацию, конструкцию жилы, трассу, длину и стандарты проекта. Для трассы с механическими воздействиями включите требования к защите прокладки или бронированию.
Изучите промышленный кабельный ассортимент для выбора соответствующих конфигураций.
При оценке стационарного силового кабеля ПВХ NYY 0,6/1 кВ в сравнении с гибкими силовыми и контрольными аналогами сопоставьте следующие конструкции: Гибкий силовой кабель RV-K 0.6/1kV с изоляцией XLPE и оболочкой PVC (гибкая медная жила класса 5 с изоляцией XLPE на 90 °C и оболочкой ПВХ для прокладки с малым радиусом изгиба); Гибкий контрольный кабель PVC — Y, YCY и VCT 600 V (многожильные неэкранированные Y, экранированные оплеткой YCY и контрольные кабели VCT 600 В для электромонтажа оборудования). Согласуйте класс гибкости токопроводящей жилы и температурный индекс с трассой в лотке или трубе.
Конструкция

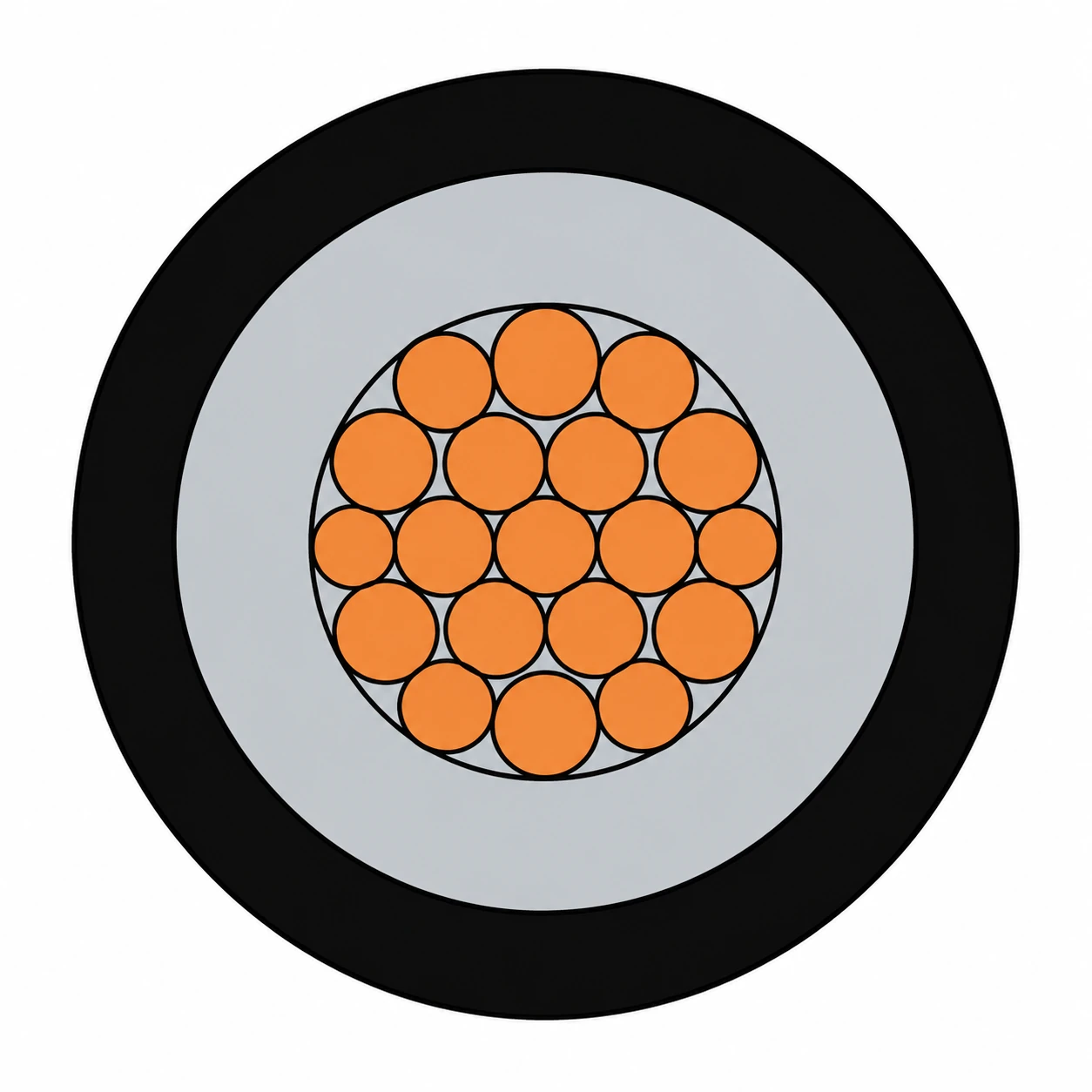

NYY имеет простую медную конструкцию/PVC/PVC. На рисунке показан типичный одножильный кабель; многожильные версии включают в себя изолированные жилы и наполнители.
| Компонент | Материал и конструкция |
|---|---|
| Жила | Однопроволочная или многопроволочная жёсткая медная жила в зависимости от выбранного сечения и конструкции. |
| Изоляция | PVC изоляция вокруг каждого проводника. |
| Скрутка изолированных жил | Изолированные жилы с подходящим заполнением и экструдированным либо обмотанным внутренним покрытием. |
| Наружная оболочка | Чёрная наружная оболочка из PVC. |
Применения

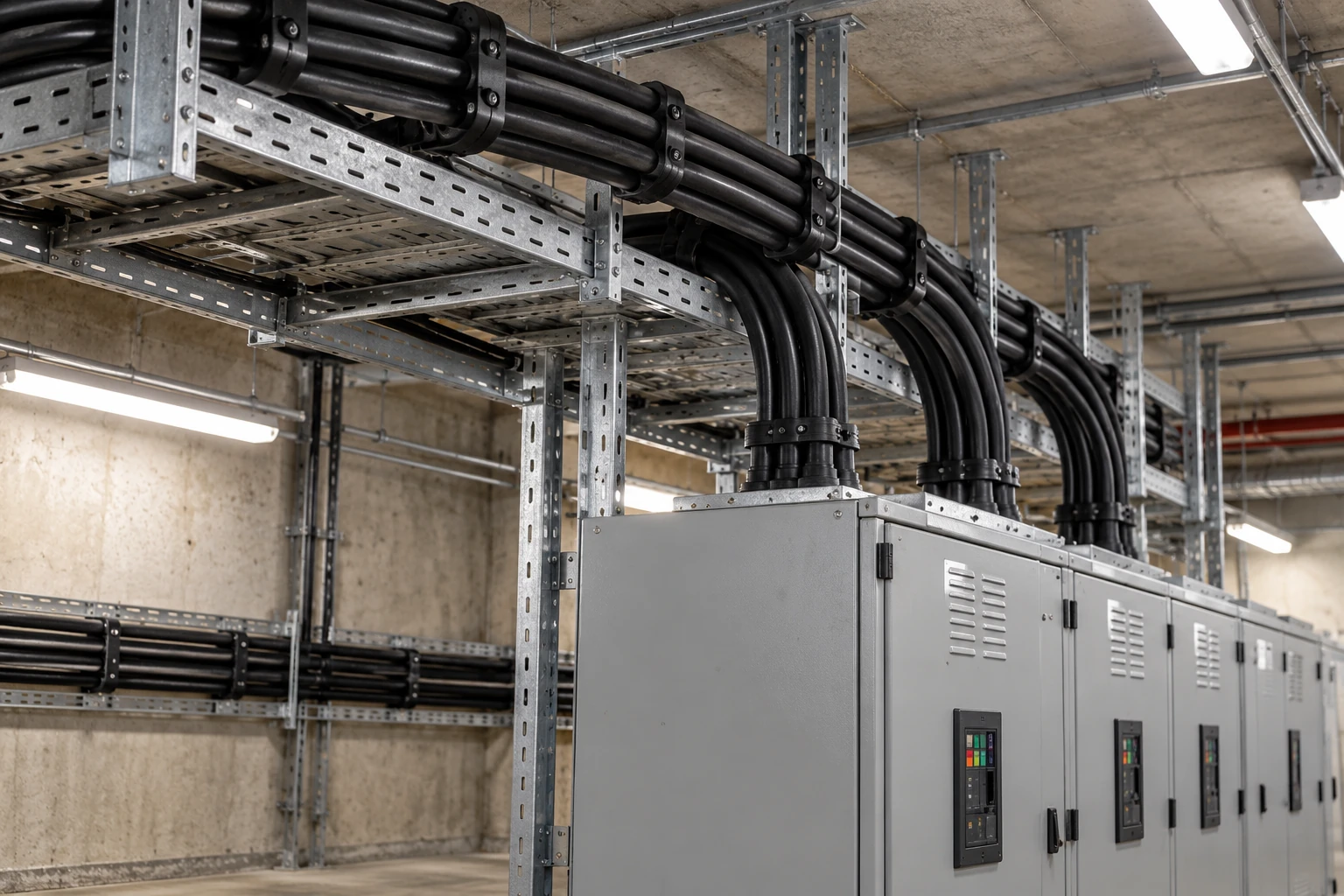

NYY выбирается для фиксированных цепей питания и управления, где внешняя механическая защита соответствует маршруту установки.
- Распределение электроэнергии и коммутационные установки промышленных предприятий.
- Стационарные трассы внутри и снаружи, кабельные каналы и защищенные подземные сооружения.
- Одножильные фидеры, многожильные цепи и соединения управления с большим количеством жил.
- Для гибкого подключения оборудования используйте кабель, рассчитанный на движение.
Для сравнения предельных параметров ПВХ-компаундов с эластомерными оболочками или выбора легких внутренних ПВХ-шнуров изучите следующие руководства и спецификации: Резиновый кабель или ПВХ-кабель: температура, изгиб, масло и где применять каждый (сравнение температурных пределов, жесткости на холоде и маслостойкости ПВХ и резины); Гибкий кабель H05VV-F с ПВХ-изоляцией 300/500 V (гибкий тонкопроволочный ПВХ-шнур 300/500 В для бытовых приборов и легкого офисного оборудования). Перед монтажом проверьте глубину прокладки в грунте, стойкость к УФ-излучению и диапазон температур.
Спецификации
| Параметр | Значение |
|---|---|
| Номинальное напряжение U₀/U | 0.6/1 кВ |
| Максимальная рабочая температура жилы | 70°C |
| Температура короткого замыкания, сечение жилы ≤300 mm² | 160°C, максимум 5 секунд |
| Температура короткого замыкания, сечение жилы >300 mm² | 140°C, максимум 5 секунд |
| Минимальный радиус изгиба | 12 × общий диаметр кабеля |
| Варианты проводников | Однопроволочная или многопроволочная жёсткая медная жила |
| испытательное напряжение переменного тока | 4 кВ |
| Минимальная температура установки | -5°C |
| Стандартный цвет оболочки | Черный |
| Модель и конфигурация (мм²) | Прибл. наружный диаметр (мм) | Прибл. масса (kg/km) | Макс. Сопротивление проводника DC при 20°C (Ω/km) |
|---|---|---|---|
| NYY 1x1.5 | 5.8 | 50 | 12.1 |
| NYY 1x2.5 | 6.2 | 60 | 7.41 |
| NYY 1x4 | 7.0 | 85 | 4.61 |
| NYY 1x6 | 7.5 | 105 | 3.08 |
| NYY 1x10 | 9.0 | 160 | 1.83 |
| NYY 1x16 | 10.0 | 215 | 1.15 |
| NYY 1x25 | 11.5 | 320 | 0.727 |
| NYY 1x35 | 12.5 | 420 | 0.524 |
| NYY 1x50 | 14.0 | 570 | 0.387 |
| NYY 1x70 | 15.5 | 780 | 0.268 |
| NYY 1x95 | 18.0 | 1050 | 0.193 |
| NYY 1x120 | 19.5 | 1300 | 0.153 |
| NYY 1x150 | 21.0 | 1600 | 0.124 |
| NYY 1x185 | 23.5 | 1950 | 0.0991 |
| NYY 1x240 | 27.0 | 2550 | 0.0754 |
| NYY 1x300 | 30.5 | 3150 | 0.0601 |
| NYY 1x400 | 34.0 | 4200 | 0.0470 |
| NYY 1x500 | 37.0 | 5200 | 0.0366 |
| NYY 1x630 | 42.0 | 6450 | 0.0283 |
| Модель и конфигурация (мм²) | Прибл. наружный диаметр (мм) | Прибл. масса (kg/km) | Макс. Сопротивление проводника DC при 20°C (Ω/km) |
|---|---|---|---|
| NYY 2x1.5 | 10.5 | 165 | 12.1 |
| NYY 2x2.5 | 11.2 | 215 | 7.41 |
| NYY 2x4 | 13.0 | 300 | 4.61 |
| NYY 2x6 | 14.0 | 350 | 3.08 |
| NYY 2x10 | 15.5 | 500 | 1.83 |
| NYY 2x16 | 18.5 | 675 | 1.15 |
| NYY 2x25 | 22.5 | 1000 | 0.727 |
| NYY 2x35 | 24.5 | 1250 | 0.524 |
| NYY 2x50 | 27.5 | 1650 | 0.387 |
| NYY 2x70 | 31.0 | 2200 | 0.268 |
| NYY 2x95 | 35.5 | 2950 | 0.193 |
| NYY 2x120 | 39.0 | 3650 | 0.153 |
| NYY 2x150 | 43.0 | 4450 | 0.124 |
| NYY 2x185 | 48.0 | 5550 | 0.0991 |
| NYY 2x240 | 54.0 | 7150 | 0.0754 |
| NYY 2x300 | 61.5 | 9000 | 0.0601 |
| Модель и конфигурация (мм²) | Прибл. наружный диаметр (мм) | Прибл. масса (kg/km) | Макс. Сопротивление проводника DC при 20°C (Ω/km) |
|---|---|---|---|
| NYY 3x1.5 | 11.0 | 200 | 12.1 |
| NYY 3x2.5 | 11.8 | 230 | 7.41 |
| NYY 3x4 | 13.6 | 340 | 4.61 |
| NYY 3x6 | 15.5 | 425 | 3.08 |
| NYY 3x10 | 17.5 | 620 | 1.83 |
| NYY 3x16 | 19.5 | 835 | 1.15 |
| NYY 3x25 | 24.0 | 1250 | 0.727 |
| NYY 3x35 | 26.0 | 1600 | 0.524 |
| NYY 3x50 | 29.5 | 2100 | 0.387 |
| NYY 3x70 | 33.5 | 2900 | 0.268 |
| NYY 3x95 | 38.0 | 3900 | 0.193 |
| NYY 3x120 | 42.0 | 4800 | 0.153 |
| NYY 3x150 | 46.0 | 5900 | 0.124 |
| NYY 3x185 | 51.0 | 7300 | 0.0991 |
| NYY 3x240 | 58.0 | 9450 | 0.0754 |
| NYY 3x300 | 65.0 | 11800 | 0.0601 |
| NYY 3x400 | 71.0 | 15500 | 0.0470 |
| Модель и конфигурация (мм²) | Прибл. наружный диаметр (мм) | Прибл. масса (kg/km) | Макс. Сопротивление проводника DC при 20°C (Ω/km) |
|---|---|---|---|
| NYY 3x16+10 | 21.5 | 970 | 1.15 |
| NYY 3x25+16 | 25.0 | 1400 | 0.727 |
| NYY 3x35+16 | 27.0 | 1750 | 0.524 |
| NYY 3x50+25 | 31.0 | 2400 | 0.387 |
| NYY 3x70+35 | 35.0 | 3300 | 0.268 |
| NYY 3x95+50 | 40.0 | 4400 | 0.193 |
| NYY 3x120+70 | 44.5 | 5550 | 0.153 |
| NYY 3x150+70 | 48.0 | 6550 | 0.124 |
| NYY 3x185+95 | 53.0 | 8200 | 0.0991 |
| NYY 3x240+120 | 60.5 | 10600 | 0.0754 |
| NYY 3x300+150 | 68.0 | 13100 | 0.0601 |
| NYY 3x400+185 | 76.0 | 17000 | 0.0470 |
| Модель и конфигурация (мм²) | Прибл. наружный диаметр (мм) | Прибл. масса (kg/km) | Макс. Сопротивление проводника DC при 20°C (Ω/km) |
|---|---|---|---|
| NYY 4x1.5 | 11.6 | 235 | 12.1 |
| NYY 4x2.5 | 12.6 | 270 | 7.41 |
| NYY 4x4 | 14.8 | 400 | 4.61 |
| NYY 4x6 | 16.0 | 520 | 3.08 |
| NYY 4x10 | 18.0 | 690 | 1.83 |
| NYY 4x16 | 21.5 | 1050 | 1.15 |
| NYY 4x25 | 26.0 | 1550 | 0.727 |
| NYY 4x35 | 28.5 | 2000 | 0.524 |
| NYY 4x50 | 33.0 | 2750 | 0.387 |
| NYY 4x70 | 37.5 | 3750 | 0.268 |
| NYY 4x95 | 42.5 | 5000 | 0.193 |
| NYY 4x120 | 46.5 | 6200 | 0.153 |
| NYY 4x150 | 51.5 | 7600 | 0.124 |
| NYY 4x185 | 57.0 | 9450 | 0.0991 |
| NYY 4x240 | 65.0 | 12200 | 0.0754 |
| NYY 4x300 | 73.0 | 15200 | 0.0601 |
| NYY 4x400 | 79.0 | 19500 | 0.0470 |
| Модель и конфигурация (мм²) | Прибл. наружный диаметр (мм) | Прибл. масса (kg/km) | Макс. Сопротивление проводника DC при 20°C (Ω/km) |
|---|---|---|---|
| NYY 5x1.5 | 13.5 | 270 | 12.1 |
| NYY 6x1.5 | 13.5 | 290 | 12.1 |
| NYY 7x1.5 | 13.5 | 325 | 12.1 |
| NYY 8x1.5 | 16.0 | 385 | 12.1 |
| NYY 10x1.5 | 16.5 | 475 | 12.1 |
| NYY 12x1.5 | 17.0 | 515 | 12.1 |
| NYY 14x1.5 | 18.0 | 565 | 12.1 |
| NYY 16x1.5 | 18.5 | 630 | 12.1 |
| NYY 19x1.5 | 19.5 | 700 | 12.1 |
| NYY 21x1.5 | 20.5 | 775 | 12.1 |
| NYY 24x1.5 | 22.5 | 920 | 12.1 |
| NYY 27x1.5 | 23.0 | 975 | 12.1 |
| NYY 30x1.5 | 24.5 | 1050 | 12.1 |
| NYY 37x1.5 | 26.5 | 1230 | 12.1 |
| NYY 40x1.5 | 27.5 | 1330 | 12.1 |
| NYY 48x1.5 | 30.0 | 1600 | 12.1 |
| NYY 52x1.5 | 31.0 | 1730 | 12.1 |
| NYY 61x1.5 | 33.0 | 1975 | 12.1 |
| Модель и конфигурация (мм²) | Прибл. наружный диаметр (мм) | Прибл. масса (kg/km) | Макс. Сопротивление проводника DC при 20°C (Ω/km) |
|---|---|---|---|
| NYY 5x2.5 | 13.5 | 320 | 7.41 |
| NYY 6x2.5 | 14.5 | 375 | 7.41 |
| NYY 7x2.5 | 14.5 | 415 | 7.41 |
| NYY 8x2.5 | 17.0 | 500 | 7.41 |
| NYY 10x2.5 | 18.0 | 595 | 7.41 |
| NYY 12x2.5 | 18.5 | 650 | 7.41 |
| NYY 14x2.5 | 19.5 | 730 | 7.41 |
| NYY 16x2.5 | 20.5 | 825 | 7.41 |
| NYY 19x2.5 | 21.5 | 920 | 7.41 |
| NYY 21x2.5 | 22.5 | 1010 | 7.41 |
| NYY 24x2.5 | 24.8 | 1190 | 7.41 |
| NYY 27x2.5 | 25.3 | 1280 | 7.41 |
| NYY 30x2.5 | 27.0 | 1380 | 7.41 |
| NYY 37x2.5 | 29.5 | 1660 | 7.41 |
| NYY 40x2.5 | 30.5 | 1800 | 7.41 |
| NYY 48x2.5 | 32.5 | 2135 | 7.41 |
| NYY 52x2.5 | 34.5 | 2320 | 7.41 |
| NYY 61x2.5 | 37.0 | 2630 | 7.41 |
Размеры и вес являются приблизительными. Сопротивление проводника в конфигурациях с пониженной нейтралью относится к поперечному сечению основного проводника.
Токопроводимость зависит от формирования, условий захоронения, термического сопротивления грунта, температуры окружающей среды, группировки и нагрузки. Включите эти условия при описании схемы.
Стандарты
| Стандарт или спецификация | Применение |
|---|---|
| МЭК 60502-1 | Справочник по конструкции силовых кабелей с экструдированной изоляцией. |
| VDE 0276-603 | Стандарт распределительного кабеля для указанной конструкции NYY. |
| EN 60332-1 | Метод испытания на нераспространение горения одиночного кабеля. |
Варианты кабелей по теме
Сравните эти варианты кабелей по сочетанию функций, характеру перемещения, нагрузке, напряжению и требованиям к передаче.

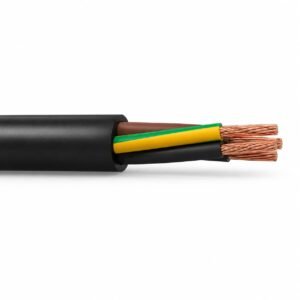

Гибкий силовой кабель RV-K 0.6/1kV с изоляцией XLPE и оболочкой PVC
Другой вариант кабеля для иного применения или режима эксплуатации.
Посмотреть товар
Кабель H07RN-F 450/750 В, гибкий резиновый кабель для тяжелых условий эксплуатации
Другой вариант кабеля для иного применения или режима эксплуатации.
Посмотреть товар

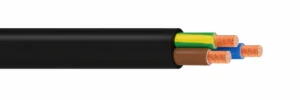

Кабель H05RN-F / H05RR-F 300/500 V
