NTSCGEWOEU / (N)TSCGEWÖU Orta Gerilim Vinç Tambur Kablosu

Orta Gerilim Vinç Tamburları İçin NTSCGEWOEU Kablosu

NTSCGEWOEU, diğer yazımıyla (N)TSCGEWÖU, konteyner vinçleri, gemi boşaltıcıları, istifleyiciler, geri kazanım makineleri ve ağır mobil maden ekipmanlarının motorlu tamburları için ekranlı orta gerilim kablosudur. Esnek bakır iletken, EPR yalıtım ve güçlendirilmiş kauçuk kılıf, sürekli sarılıp açılan ve yön değiştiren güzergâhlarda birlikte çalışır.

Bu sayfa dinamik vinç tamburu uygulaması içindir. Seçim yalnızca gerilim ve kesite dayanmaz: tambur çapı, yönlendirme makaraları, S bükümleri, ivme, askı uzunluğu ve burulma ömrü etkiler. Aile, 3.6/6 kV ile 12/20 kV arasında ve 180 m/min'e kadar hızları kapsar; güç ve iletişimin aynı hareketli güzergâhı paylaşması gerektiğinde HVR-D / FO yapıları 12 veya 24 optik lif ekleyebilir.

• Şunlar için uygundur: liman ve dökme malzeme ekipmanlarında ağır hizmet motorlu tambur sistemleri.
• Sipariş öncesinde teyit edin: gerilim sınıfı, kesit, topraklama düzeni, tambur ve makara ölçüleri, hız ve bükülme yolu.
• Şu durumda başka bir yapı seçin: güzergâh yassı yapı gerektiriyorsa, tambur yerine sürüklemeyse veya farklı optik lif/izleme düzeni gerekiyorsa.

İnceleyin: liman ve festoon kablosu yelpazesi veya inceleyin: konteyner vinci kablosu seçimi proje verilerini göndermeden önce.

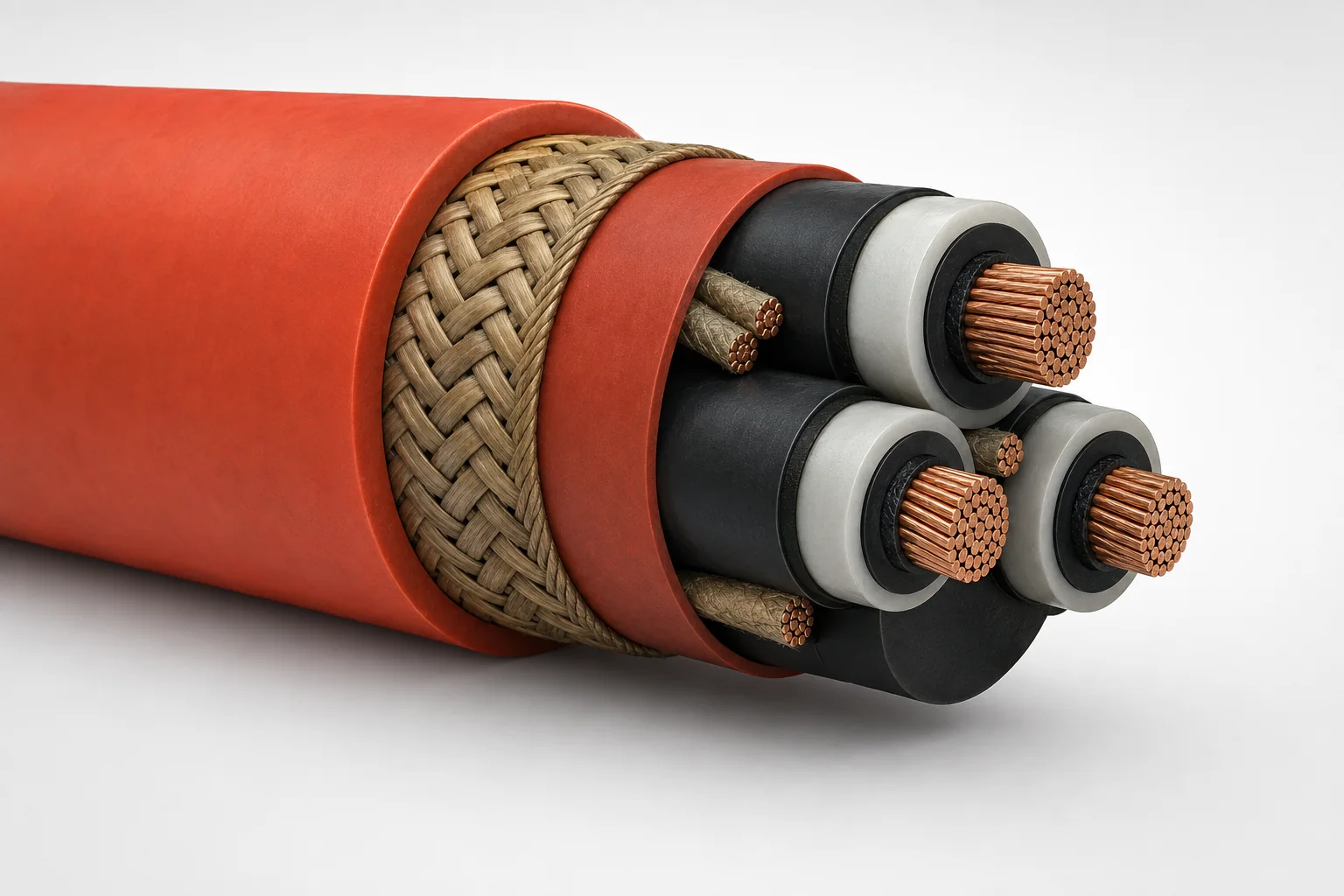

NTSCGEWOEU Kablo Yapısı

Katman sistemi, orta gerilim elektrik alan kontrolünü sürekli tambur hareketinin gerektirdiği mekanik takviyeden ayırır. Görsel açıklayıcıdır; nihai katman ölçülerini ve damar düzenini onaylı sipariş çizimi belirler.

Yapının Uygulama Sınırı

Benzer sürükleme, su içinde kullanım veya yassı tambur gösterimini doğrudan alternatif saymayın. Kablo markalamasını eşleştirin; iletken, topraklama damarı, ekran, örgü ve isteğe bağlı optik lif düzenini ekipman çizimiyle doğrulayın.

DIN VDE 0168'e göre tambur güzergâhı geometrisi

Tambur güzergâhı dört ayrı ölçütle tanımlanır; bunlardan yalnızca biri bükülme yarıçapıdır. Tambur göbek çapı sıklıkla gözden kaçar. Bu nedenle göbek çapı, bükülme yarıçapından ayrı doğrulanmalıdır.

Maksimum uzun süreli çekme yükü

Faz iletkenlerinin toplam kesitine göre referans yapıların uzun süreli sınırları farklıdır; dinamik tepe sınırı ikisi için ortaktır.

Gerilim sınıfına göre referans bükülme yarıçapları

Referans katalog, bükülme yarıçaplarını 1 kV sınırında ayırır. Özel sürükleme kabloları serbest harekette daha küçük yarıçaplara izin verebilir; bu değerler yapıya bağlıdır ve ayrı teklif edilir.

Varyant son eklerinin anlamı

Bu aileye yönelik talepler çeşitli referans gösterimleri altında gelir. Sonek süsleme değildir: yapının hangi mekanik sorunu çözdüğünü belirtir ve kılavuzlama sistemiyle eşleşmesi gereken de budur.

Topraklama iletkeni düzenleri

Topraklama iletkeni dördüncü damar olarak veya dış damar aralıklarına dağıtılmış şekilde yerleştirilebilir. Yüzer tarak gemileri veya acil durum kabloları gibi özel durumlarda bölünerek dış yarı iletken katmanların üzerine konur. Düzen sonlandırmayı değiştirdiği için kesitten çıkarım yapılmaz, siparişte belirtilir.

Entegre optik lifli yapılar

Her iki referans FO yapısında da damarlar, bölünmüş iki topraklama damarı üç boşluğun ikisinde ve korumalı optik eleman üçüncüsünde yer alacak şekilde bükülür. Dış 5GM3 kılıf, burulma koruması işlevi gören yerleştirilmiş bir cam elyaf örgüyle güçlendirilmiştir. Aralarındaki fark lif sayısıdır.

Entegre lif, uyumlu iletişim sistemi varsa ayrı veri kablosu ihtiyacını azaltabilir; gerekli elektriksel kumanda devrelerini kendiliğinden ikame etmez. Tip ve damar uzunlukları siparişte belirtilirse elektrik ve optik sonlandırmalar atölyede yapılabilir. Bu sayfa kapsamında verilen lif sayısı ve arayüz Teknik Özellikler bölümündekidir; yukarıdaki sayılar gösterim eşleştirmesi için referans katalog değerleridir.

Tambur ekseni ve yön değiştirmeye göre seçilen 3.6/6 kV açık ocak makinesi tambur uygulaması için karşılaştırın: 6-CHCU sürükleme ve tambur kablosu. Sürekli sarım yerine yarı sabit orta gerilim maden dağıtımı için bakın: (N)TSCGEWÖU maden dağıtım kablosu.

Referans notu: TENAX-T, TENAX-TT, TENAX-TZ, TENAX-TS, TENAX-TTS, TENAX-TT LWL veya TENAX-TTS LWL işaretlemesiyle gelen talepler bu sayfada ele alınır; TEBAOFLEX, (N)TSCGEWOEU tanımına ve gösterilen yapıya göre üretir ve ticari marka sahibiyle bağlantılı değildir.

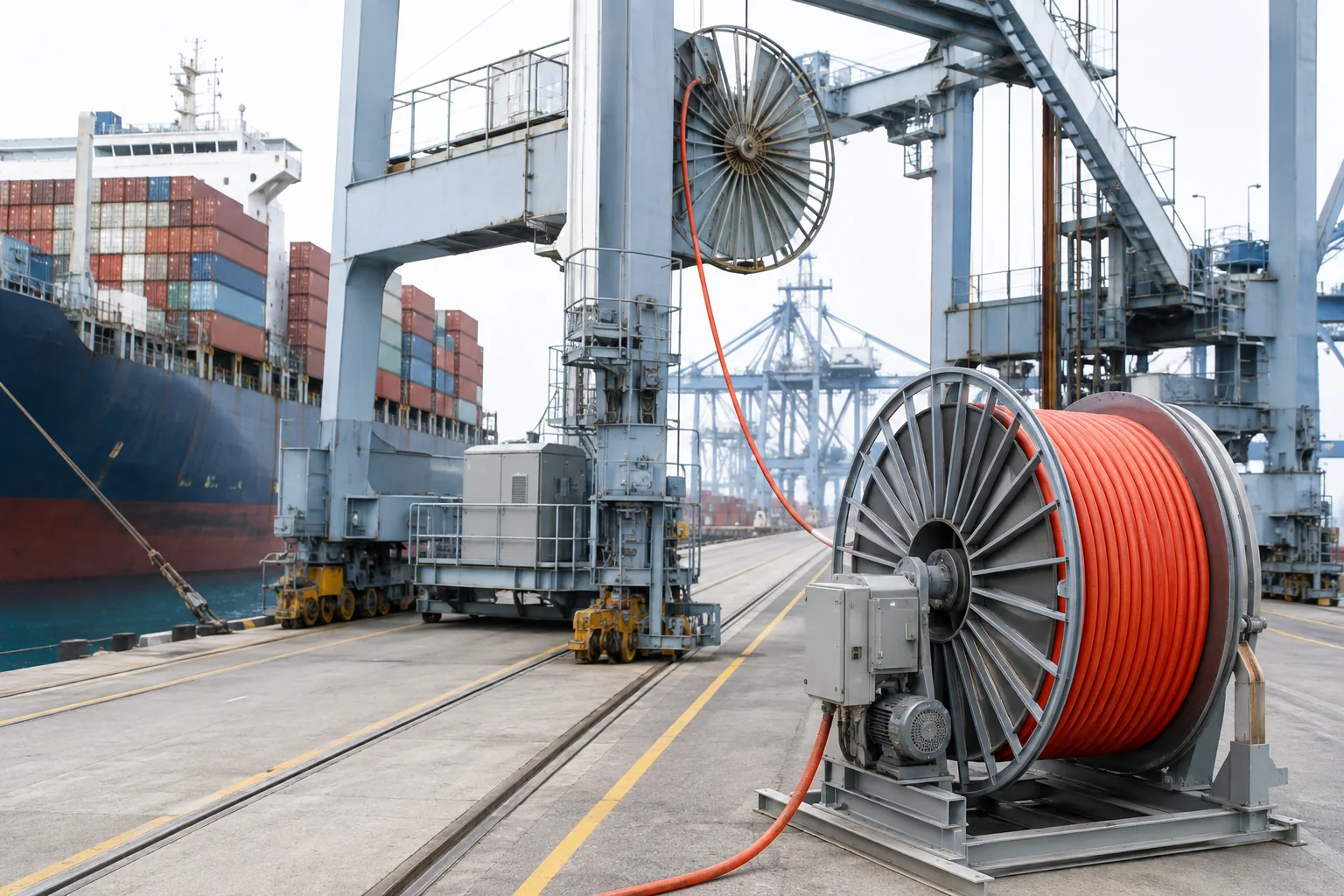

NTSCGEWOEU Tambur Kablosu Uygulamaları

Bu aile, motorlu tamburun orta gerilim kablosunu bükülme, çekme ve burulma altında tekrar tekrar açıp topladığı mobil ekipmanlar içindir.

• Gemi-kıyı ve konteyner vinçlerinin ana güç tamburları.
• Portal vinçler ve gemi boşaltıcıları.
• İstifleyiciler, geri kazanım makineleri ve dökme malzeme elleçleme makineleri.
• Motorlu kablo tamburları kullanan ağır mobil maden ekipmanları.
• Doğrulanmış 12 veya 24 optik lif seçeneğiyle hareketli güç ve veri güzergâhları.

Seçim ve Montaj Kontrolleri

Tambur çapını, yönlendirme makarası çapını, S büküm geometrisini, hareket yönünü, azami hızı, ivmeyi, askı uzunluğunu, montaj yüksekliğini ve beklenen burulmayı belirtin. Tambur, makara ve S büküm değerleri farklıdır; yalnızca en küçük değerin kullanılması gereken güzergâh geometrisini yetersiz gösterebilir.

Tek düzlemde yassı hareket için karşılaştırın: NTSFLCGEWOEU yassı tambur kablosu. Başka bir ekranlı yuvarlak tambur yapısı için inceleyin: R-(N)TSCGEWÖU tambur kablosu; tam uygulama kontrolü olmadan hiçbiri eşdeğer kabul edilmemelidir.

Referans tanımları çapraz referansı

Bu kabloya ilişkin talepler, aynı tambur kablosu ailesinden birkaç referans adla gelir. Hepsi bu sayfadan tekliflendirilir; aralarında değişen kablo tipi değil, varyanttır.

Referans tanımların tam listesi ve her birinin karşılık geldiği TEBAOFLEX yapısı için bkz. maden kablosu tanımları çapraz referansı.

Ticari marka notu: TENAX®, TROMMELFLEX®, FELTOFLEX® ve SCHRÄM® ilgili sahiplerinin ticari markalarıdır; TEBAOFLEX bu şirketlerle bağlantılı değildir ve onların kablolarını yeniden satmaz. Tedarik ettiğimiz ürün eşdeğer yapıdır: aynı VDE tip tanımına ve yayımlanmış yapıya göre üretim yaparız; burada listelenen her tanım, TEBAOFLEX yapısı olarak tekliflendirilebilir ve tedarik edilebilir. Bu adlar, bu terimlerle yazılmış bir talebin eşleşen yapıya ulaşması için yer alır; söz konusu yapı, sipariş için onaylanan standartlara ve yapıya göre üretilir.

NTSCGEWOEU Teknik Özellikleri

Bu aile düzeyindeki değerleri ön seçim için kullanın. Nihai iletken düzeni, boyutlar ve projeye özgü çalışma görevi teklifte ve onaylı veri sayfasında tanımlanmalıdır.

Nihai Boyutlandırma İçin Gerekli Bilgiler

Gerilim, faz iletkeni kesiti, topraklama damarı düzeni, kurulu uzunluk, akım/yük, tambur ve makara boyutları, hız, ivme, montaj yüksekliği, bükülme yolu, burulma, optik lif ihtiyacı ve ortam koşullarını belirtin. Boyut, kütle, elektrik değerleri ve çekme sınırları onaylı sipariş teknik föyünden alınmalıdır.

Standartlar ve belgeler

Yayımlanan yapı verileri aşağıdaki teknik referansı destekler. Satın alma şartnamesinde standartlar, testler ve proje belgelerini ayrı belirtin.

Siparişe Özel İstenecek Belgeler

• Onaylı kablo yapı çizimi ve iletken/damar listesi.
• Sipariş edilen gerilim ve kesit için rutin orta gerilim elektrik test raporu.
• Teslim edilen partiye ait boyut ve iletken direnci kayıtları.
• FO versiyonlarında: lif tipi, sayısı, tüp tanımlaması ve süreklilik test sonuçları.

Model gösterimi tek başına proje onayı, sertifika veya mevcut tamburla uyumu doğrulamaz. Gerekli kontrol, markalama ve belge kapsamını talepte belirtin.
